Dev Tool > Deploy > 기능 상세 가이드

이 문서에서는 다음과 같은 내용을 다룹니다.

아래 이미지로 Client / Server에서 사용하는 메뉴를 구분하실 수 있습니다.

  • client.png : Client에서 사용하는 메뉴
  • server.png : Server에서 사용하는 메뉴

메뉴 설명

아티팩트

client.png server.png 배포를 관리하는 Deploy 구성의 기본 단위 입니다. 생성된 아티팩트는 화면 상단에 리스트 형태로 노출됩니다.

[Deploy] > 상단 리스트 영역

[그림 1] 아티팩트 리스트

[그림 1] 아티팩트 리스트

배포

배포를 진행하는 페이지로 시나리오 생성 및 설정을 할 수 있습니다. 시나리오에는 Jenkins-cli 템플릿, 바이너리 배포, 파일 배포가 마련되어 있으며, 사용자가 원하는 스크립트를 실행할 수 있도록 직접 커맨드를 입력할 수 있습니다.

[그림 2] 탭 메뉴 - 배포

[그림 2] 탭 메뉴 - 배포

  • 배포 시나리오 관리
  • 서버 그룹과 시나리오를 선택하여 배포
  • 서버 그룹 내 서버 동시/개별 배포

배포 옵션

[그림 3] 배포 옵션

[그림 3] 배포 옵션

서버 그룹 지정
  • 배포할 서버 그룹을 선택할 수 있음
    • 서버 그룹의 생성 : 탭 메뉴 중 [서버 그룹]에서 가능
실행 서버 지정
  • 모든 서버
    • 지정된 서버 그룹의 모든 서버에 배포
  • 서버 선택
    • 지정된 서버 그룹의 일부 서버를 선택하여 배포
동시 실행 수

지정된 서버 그룹 내 서버들에 동시 또는 개별 배포

  • 0 : 동시 실행
  • 1 : 한대씩 배포
  • N : 동시 배포 수 지정
시나리오 실행 실패 시
  • 실행 중단
    • 시나리오 실행 중 오류 발생 시 시나리오 실행이 중단됨
  • 무중단
    • 오류 여부와 관계 없이 시나리오 실행

배포 이력


배포 이력 및 배포 설정에 대한 상세 내용을 확인할 수 있습니다.

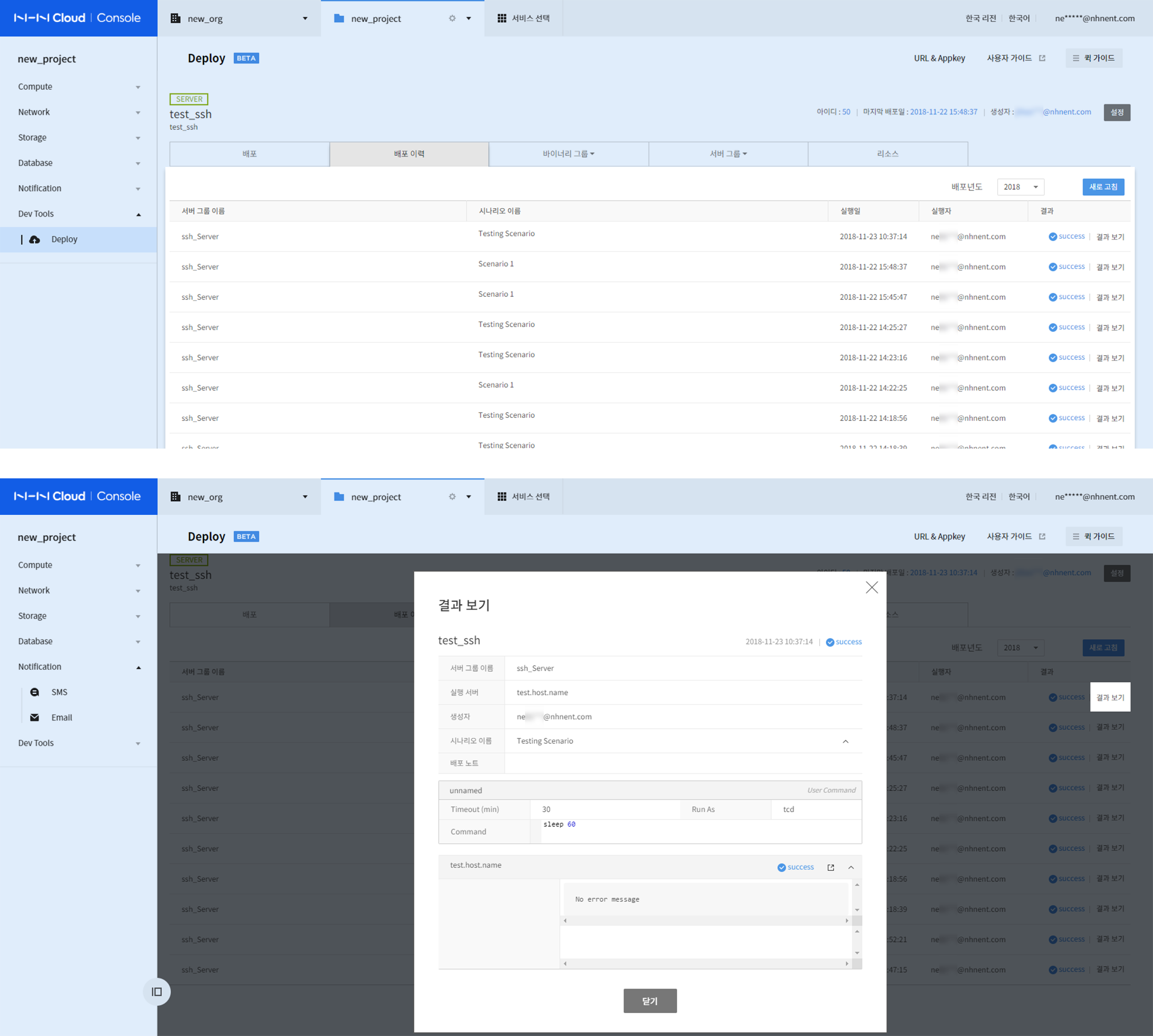

[그림 4] 탭 메뉴 - 배포 이력

[그림 4] 탭 메뉴 - 배포 이력

[그림 5] 배포 이력

[그림 5] 배포 이력

  • 배포 이력 및 이력 별 상세 내역 확인
    • 배포 결과
    • [결과 보기]로 이력 별 시나리오 설정 내용 및 태스크 별 실행 결과 확인

바이너리 그룹

client.png server.png

바이너리를 그룹으로 관리할 수 있습니다. (alpha, beta, release 등의 서버군에 배포되는 바이너리를 구분하기 위해서 활용할 수 있습니다.)

[그림 6] 탭 메뉴 - 바이너리 그룹

[그림 6] 탭 메뉴 - 바이너리 그룹

  • 그룹을 생성/수정하고, 바이너리 파일을 업로드/다운로드할 수 있습니다.


  • Client 타입의 경우 바이너리 그룹의 비밀번호를 설정할수 있으며, 공유된 클라이언트 다운로드 페이지 접근제어를 할 수 있습니다.

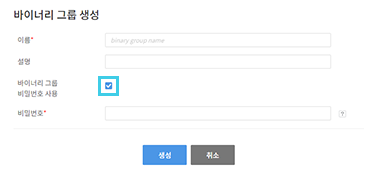

    • 바이너리 그룹 생성시 [바이너리 그룹 비밀번호 사용] 체크를 하면 [비밀번호]를 입력 할 수 있습니다.
    • 해당 그룹 다운로드 페이지는 토스트 클라우드 로그인 없이 설정된 비밀번호만으로 접근이 가능합니다.
  • autoremove-w.png를 클릭하여 해당 바이너리 그룹의 자동 삭제 정책을 설정할 수 있습니다.
    • [그림 7] 자동 삭제 설정 팝업
      [그림 7] 자동 삭제 설정 팝업

서버 그룹


배포 대상 서버를 그룹으로 관리할 수 있습니다. (alpha, beta, release 등의 서버군을 구분하기 위해서 활용할 수 있습니다.)

[그림 8] 탭 메뉴 - 서버 그룹

[그림 8] 탭 메뉴 - 서버 그룹

  • 그룹/서버 정보를 수정할 수 있습니다.
  • 그룹에서 사용할 시나리오를 설정할 수 있습니다.

서버 그룹 추가

[Deploy] > 하단 탭 중 [배포] > [서버 그룹 생성] 클릭 또는,
[Deploy] > 하단 탭 중 [서버 그룹] > [새로 만들기] 클릭

[그림 9] 서버 그룹 생성 팝업

[그림 9] 서버 그룹 생성 팝업

  1. servergroupcreate-g.png 클릭
  2. 이름(필수), 설명(선택) 입력
  3. OS 선택 후 Shell Type 지정 (항목 선택 또는 직접 입력)
  4. create-b.png 클릭

서버 정보 추가/삭제

서버 그룹 생성/수정 팝업에서 서버 정보를 추가/삭제할 수 있습니다.

서버 정보 추가
  1. 개별 추가

    [그림 10] 서버 정보 개별 입력

    [그림 10] 서버 정보 개별 입력

    • 호스트 이름(필수), IP 주소(필수), OS(선택) 입력 후 add-b.png 클릭

    [그림 11] 서버 정보 개별 입력 확인

    [그림 11] 서버 정보 개별 입력 확인

    • 하단 서버 리스트에 추가된 내용 확인 (왼쪽 체크 박스에 체크된 서버만 등록됨)

    • 서버 그룹 생성/수정 팝업의 create-b.png/edit-b.png 클릭

  2. 대량 추가

    • mtpinput.png과 같이 체크
    • 아래 형태로 입력

    [그림 12] 서버 정보 대량 입력

    [그림 12] 서버 정보 대량 입력

    • add-b.png 클릭

    [그림 13] 서버 정보 대량 입력 확인

    [그림 13] 서버 정보 대량 입력 확인

    • 2개의 서버 정보가 추가된 내용 확인 (왼쪽 체크 박스에 체크된 서버만 등록됨)
    • 서버 그룹 생성/수정 팝업의 create-b.png/edit-b.png 클릭
서버정보 삭제

[그림 14] 서버 정보 삭제

[그림 14] 서버 정보 삭제

  • 삭제할 서버 정보
    • 왼쪽 체크 박스 해제 또는 오른쪽 delete-w.png 클릭
    • 서버 그룹 생성/수정 팝업의 create-b.png/edit-b.png 클릭 후 삭제

리소스


리소스를 관리할 수 있는 페이지로 파일 생성 및 업로드, 다운로드, 수정을 할 수 있으며 변경이력을 확인할 수 있습니다.

[그림 15] 탭 메뉴 - 리소스

[그림 15] 탭 메뉴 - 리소스

기능 별 설명

이 영역에서는 Getting Started에서 다루지 않은 기능의 상세 설명 및 추가 설정을 제공합니다.

바이너리

바이너리는 사용자로부터 업로드 된 배포 대상 파일 입니다.

업로드

바이너리 업로드를 위한 두 가지 방법을 제공합니다.

[Deploy] > 하단 탭 중 [바이너리 그룹] > [업로드] 클릭

[그림 16] 바이너리 업로드 팝업

[그림 16] 바이너리 업로드 팝업

  1. upload-g.png 클릭
  2. fileselect-b.png 클릭 후 바이너리 파일 선택
  3. 버전(선택), 설명(선택) 정보 입력
  4. upload-b.png 클릭

다운로드

[그림 17] 바이너리 다운로드

[그림 17] 바이너리 다운로드

버전 픽스

Client OS별 1개씩 버전 픽스를 할 수 있습니다.

  • 상태 구분
    • fixed fixed.png
      • 클릭 시 해당 버전을 unfixed 합니다.
    • unfixed unfixed.png
      • 클릭 시 해당 버전을 fixed 합니다.

배포

버전별 배포

Client 바이너리의 all / fixed / recent 버전을 원하는 방식으로 배포할 수 있습니다.

  • 바이너리 다운로드 링크 제공
  • 다운로드 링크 알림 기능 제공
    • 해당 프로젝트에 등록된 멤버에 SMS / E-Mail 전송
[Deploy] > 하단 탭 중 [바이너리 그룹] > [버전별 배포] 클릭

[그림 18] 바이너리 버전별 배포

[그림 18] 바이너리 버전별 배포

  • 제공 타입
    • all Version List
      • 모든 버전 다운로드 가능한 페이지 제공
    • Fixed Version
      • iOS / Android / etc
        • fixed 버전 다운로드 페이지 제공 (fixed 버전이 있을 때)
    • Recent Version
      • iOS / Android / etc
        • 최신 버전 다운로드 페이지 제공
  • 제공 방법
    • SMS/ E-Mail
선택 배포

특정 바이너리를 SMS / E-Mail로 배포할 수 있습니다.

[Deploy] > 하단 탭 중 [바이너리 그룹] > 바이너리 파일 선택 > [전송] > 다운로드 전송 타입 및 수신자 선택 > [전송] 클릭

[그림 19] 바이너리 선택 배포

[그림 19] 바이너리 선택 배포

  1. 전송할 버전을 선택하고 send-w.png 클릭

    [그림 20] 바이너리 선택 배포 - 다운로드 경로 전송

    [그림 20] 바이너리 선택 배포 - 다운로드 경로 전송
    2. 다운로드 링크 전송 팝업에서 전송 유형과 수신자를 선택하고 send-b.png 클릭 * SMS / E-mail로 일부 또는 모두 지정 가능 3. 지정한 전송 유형으로 수신자에게 바이너리 설치를 위한 내용이 전달됩니다.

태스크

태스크는 개별 기능 수행 및 순서 제어가 가능한 시나리오 구성 요소 입니다.

[Deploy] > 하단 탭 중 [배포] > 시나리오 필드의 [새로 만들기] >  [Task 추가] 클릭
  • pre-run Task : 배포 전 처리 작업이 가능한 태스크
    • 대상 : 지정한 타겟 서버
      • 타겟 서버를 지정한 일회성 처리 가능
  • Normal Task : 배포 과정 중 실행되는 태스크
    • 대상 : 서버 그룹 또는 서버 그룹 내 지정 서버
태스크 이용 가이드
  • 태스크 타입 구분 [그림 21] 태스크 타입 구분
    [그림 21] 태스크 타입 구분
    • pre-run Task form color : blue
    • Normal Task form color : grey
  • 태스크 순서
    • pre-run 태스크는 영역 상단에 자리합니다. pre-run 태스크 / Normal 태스크 각 영역 내에서는 위치 이동이 자유롭습니다.
  • 태스크 제어
    • 순서 제어 및 삭제
    • task.png
      • 각 태스크 우측 상단에 위치한 '∧' (위로 이동) '∨' (아래로 이동) 'X' (Task 제거) 버튼 사용
  • 예약어 사용
    • 자세한 내용은 하단 Available Variables에서 확인하실 수 있습니다.

pre-run Task

  • Target Server : 별도로 Target Server를 지정한 일회성 처리가 가능합니다.
Jenkins-Cli Build
  • ver. 2.46 이전 / ver. 2.46 이후 버전으로 구분
  • Jenkins 빌드 설정에 대한 상세 내역은 플러그인 사용 가이드에서 확인하실 수 있습니다.

[그림 22] Jenkins-Cli Build

[그림 22] Jenkins-Cli Build

[ 사용자 입력 내용 ]

  • OS 선택
  • RunAs 입력
    • 실행 계정을 입력 합니다.
  • JenkinsServer
    • 도메인 또는 IP를 입력 합니다.
  • Server Charset
    • jenkins cli를 수행시킬 서버의 문자집합을 입력합니다. (아무값도 입력하지 않을 경우 기본값 utf-8)
  • Jenkins Url
    • 빌드명령을 수행하고자 하는 Jenkins 서버의 주소를 입력합니다.
  • Jenkins Charset
    • jenkins 서버의 문자집합을 입력합니다. (아무값도 입력하지 않을 경우 기본값 utf-8)
  • Java Home
    • jenkins-cli를 수행하기 위한 JDK 또는 JRE의 Home 경로를 입력합니다.
  • Job Name
    • 수행시킬 빌드 Job의 이름을 입력합니다.
  • Private Key Path
    • SSH Public Key가 설정되어있는 Jenkins 유저로 인증을 위한 SSH Private Key 파일의 저장 경로를 입력합니다.
  • User (ver. 2.46 이상 버전 필수 값)
    • Public Key가 설정된 Id를 입력합니다.
      • 참고 사항
        • 2.46 이전 버전
          • Public Key가 설정된 경우 Jenkins에서 자동 인증 진행
        • 2.46 이상 버전
          • User(Jenkins admin Id)가 추가 되었으며, 해당 Id에 Public Key가 설정된 경우만 인증 통과
  • Build Parameter (선택)
    • 빌드에 필요한 파라미터를 입력 합니다.
User Command
  • 사용자 정의 Command 태스크
  • Available Variables(예약어) 사용
  • 오류 발생 감지 및 오류 발생 시 배포 중지
    • 탭 메뉴 중 [배포] > 시나리오 실행 실패 시 [실행 중단] 설정이 되어있을 때

[그림 23] pre-run Task - User Command

[그림 23] pre-run Task - User Command

[ 사용자 입력 내용 ]

  • OS 선택
  • RunAs 입력
    • 실행 계정을 입력 합니다.
  • Target Server
    • 타켓 서버 정보를 입력 합니다. 서버 그룹에 포함되거나 포함되지 않은 서버 정보도 입력 가능합니다.
  • Timeout(min)
    • 해당 태스크가 실행 완료 대기 시간으로 인식할 시간 값을 지정합니다. (최소 1분, 최대 30분)
  • Command
    • 실행할 Command를 입력 합니다.
    • 예약어를 사용할 수 있습니다. 아래 Available Variables 메뉴를 참고하세요.

Normal Task

  • Target Server : 별도로 Target Server를 입력하지 않고, 서버 그룹에서 선택된 서버 정보를 사용합니다.
Binary Deploy
  • 메뉴 탭 중 [바이너리 그룹]에서 관리하는 파일들을 배포할 수 있습니다.

[그림 24] Binary Deploy

[그림 24] Binary Deploy

[ 사용자 입력 내용 ]

  • Timeout(min)
    • 해당 태스크가 실행 완료 대기 시간으로 인식할 시간 값을 지정합니다. (최소 1분, 최대 30분)
  • RunAs 입력
    • 실행 계정을 입력 합니다.
  • 바이너리

    • 배포할 바이너리 파일을 세가지 타입으로 선택할 수 있습니다.

      • 최신 버전 사용

        [그림 25] Binary Deploy - 최신 버전 사용

        [그림 25] Binary Deploy - 최신 버전 사용

        • 최신 버전 사용에 체크하면 최신 버전이 자동 선택 됩니다. (최신 버전 파일이 있을 경우)
        • 바이너리 그룹을 선택할 수 있습니다. (선택된 그룹의 최신 버전이 사용됨)
      • 선택 버전 사용

        • binaryselect-g.png 클릭

          [그림 26] Binary Deploy - 선택 팝업

          [그림 26] Binary Deploy - 선택 팝업

          • 사용할 바이너리에 체크한 후 select-b.png 클릭

        [그림 27] Binary Deploy - 선택 확인

        [그림 27] Binary Deploy - 선택 확인

        • 바이너리가 선택 됨.
      • 업로드 후 사용

        • upload-g.png 클릭

          [그림 28] Binary Deploy - 업로드 팝업

          [그림 28] Binary Deploy - 업로드 팝업

          • fileselect-b.png 클릭 후 Binary 파일 선택
          • upload-b.png 클릭

          [그림 29] Binary Deploy - 업로드 완료 팝업

          [그림 29] Binary Deploy - 업로드 팝업

          • confirm-b.png 클릭

          [그림 30] Binary Deploy - 선택된 바이너리 확인

          [그림 30] Binary Deploy - 선택된 바이너리 확인

          • 바이너리가 선택 됨.
  • Variable As

    • 해당 바이너리의 Variable명을 지정합니다. Command에서 Available Variables를 사용할 수 있습니다.
  • 타겟 디렉토리
    • 바이너리를 배포할 디렉토리를 지정합니다.
File Deploy
  • 메뉴 탭 중 [Resource]에서 관리하는 파일을 최신 버전으로 배포할 수 있습니다.

[그림 31] File Deploy

[그림 31] File Deploy

[ 사용자 입력 내용 ]

  • Timeout(min)
    • 해당 태스크가 실행 완료 대기 시간으로 인식할 시간 값을 지정합니다. (최소 1분, 최대 30분)
  • RunAs 입력
    • 실행 계정을 입력 합니다.
  • 파일
    • 배포할 파일을 선택 합니다.
      • fileselect-g.png 클릭

        [그림 32] File Deploy - 배포 파일 선택 팝업

        [그림 32] File Deploy - 배포 파일 선택 팝업

        • 사용할 파일에 체크한 후 select-b.png 클릭

        [그림 33] File Deploy - 선택된 배포 파일 확인

        [그림 33] File Deploy - 선택된 배포 파일 확인

        • 파일이 선택 됨
        • 타겟 디렉토리
          • 파일을 배포할 디렉토리를 지정합니다.
User Command
  • 사용자 정의 Command 태스크
  • Available Variables(예약어) 사용
  • script 오류 발생 감지 및 오류 발생 시 배포 중지
    • 탭 메뉴 중 [배포] > 시나리오 실행 실패 시 [실행 중단] 설정이 되어있을 때

[그림 34] Normal Task - User Command

[그림 34] Normal Task - User Command

[ 사용자 입력 내용 ]

  • Timeout(min)
    • 해당 태스크가 실행 완료 대기 시간으로 인식할 시간 값을 지정합니다. (최소 1분, 최대 30분)
  • RunAs 입력
    • 실행 계정을 입력 합니다.
  • 실행할 Command를 입력 합니다.
    • Available Variables을 사용할 수 있습니다.
      • $${binary.지정한 Variables As 입력.binaryGroupName} : 바이너리에 설정한 변수 이름으로 선택된 바이너리의 그룹 이름

Available Variables

태스크에서 아래와 같은 예약어를 사용할 수 있습니다.

[Available Variables]

* 기본 타입
$${artifact.name} : 아티팩트 이름
$${artifact.id} : 아티팩트 아이디
$${serverGroup.name} : 서버 그룹 이름
$${serverGroup.id} : 서버 그룹 아이디
$${executor.account} : 실행 유저의 아이디
$${executor.maskedAccount} : 실행 유저의 마스킹 된 아이디
$${timestamp} : 타임 스탬프
$${timestamp.date pattern} : 지정한 패턴의 타임 스탬프

* Binary Deploy의 Variables As을 사용할 수 있는 타입
$${binary.binary variable as value.version} : 바이너리에 설정한 변수 이름으로 선택된 바이너리의 버전
$${binary.binary variable as value.key} : 바이너리에 설정한 변수 이름으로 선택된 바이너리의 키
$${binary.binary variable as value.name} : 바이너리에 설정한 변수 이름으로 선택된 바이너리의 이름
$${binary.binary variable as value.targetDir} : 바이너리에 설정한 변수 이름으로 선택된 바이너리의 타겟 경로
$${binary.binary variable as value.binaryGroupKey} : 바이너리에 설정한 변수 이름으로 선택된 바이너리의 그룹 키
$${binary.binary variable as value.binaryGroupName} : 바이너리에 설정한 변수 이름으로 선택된 바이너리의 그룹 이름
  • 사용 예시
    • 기본 타입
      • $${timestamp} : 1514987008
    • Binary Deploy의 Variables As을 사용할 수 있는 타입
      • $${binary.지정한 Variables As 입력.binaryGroupName} : 해당 바이너리의 그룹 이름

리소스

리소스는 선택적으로 사용할 수 있는 파일 관리 기능입니다.

  • 파일 그룹 생성
  • 파일 추가
  • 파일 수정
  • 파일 History
  • 파일 이 관리

파일 그룹 생성

[그림 35] 파일 그룹 생성

[그림 35] 파일 그룹 생성

  1. newfilegroup.png 클릭
  2. 이름(필수), 설명(선택) 정보 입력
  3. upload-b.png 클릭

파일 추가

[그림 36] 파일 추가

[그림 36] 파일 추가

  1. fileadd-w.png 클릭
  2. 파일 그룹(필수) 지정에 따라 아래 두 가지 방법으로 파일을 추가할 수 있습니다.
  3. 파일 업로드
  4. 파일 생성
파일 업로드
  1. 생성 방식(필수) : 파일 업로드 선택
  2. fileselect-b.png(필수) 클릭 후 업로드할 파일 선택
  3. 파일 그룹 내 파일명 중복 시 업로드가 제한됩니다
  4. 인코딩(선택), Description(선택), Comment(선택) 입력
  5. upload-b.png 클릭
신규 생성
  1. 생성 방식(선택) : 신규 생성 선택
  2. confirm-b.png 클릭

    [그림 37] 파일 신규 생성

    [그림 37] 파일 신규 생성

  3. 파일 이름(필수) 입력

  4. 파일 설명(선택), Comment(선택) 입력
  5. 파일 내용(선택) 입력
  6. 파일 에디터 view mode 선택 (파일 확장자에 따른 뷰모드 자동선택 / 단순 뷰 변경)
  7. save-g.png 클릭
  8. 생성 완료

    [그림 38] 생성된 신규 파일 확인

    [그림 38] 생성된 신규 파일 확인

파일 수정

  • 파일 설명 수정
  • 파일 내용 수정
  • 파일 History로 수정
  • 파일 이력 관리
파일 설명 수정
  • 파일에 대한 설명을 수정할 수 있습니다.

[그림 39] 파일 설명 수정

[그림 39] 파일 설명 수정

  1. 파일 클릭
  2. 파일 설명 수정
  3. descedit-g.png 클릭
파일 내용 수정
  1. 파일 클릭
  2. 파일 내용 수정 [그림 40] 파일 내용 수정
    [그림 40] 파일 내용 수정
  3. save-g.png 클릭
파일 History

파일 생성/수정 History를 확인할 수 있습니다.

  1. filehistory.png 클릭

    [그림 41] 파일 History 목록

    [그림 41] 파일 History 목록

    • 목록 확인

      • 첫번째 내역 : 현재 버전을 의미
      • 이후 내역 : 이전 버전으로, 클릭 시 상세 팝업으로 내용 표시 [그림 42] 파일 History 상세 내역
        [그림 42] 파일 History 상세 내역
    • 내역 클릭 시 해당 버전의 상세 내용 확인 가능

파일 이력 관리

파일 History 상세 내역에서 아래 기능을 제공합니다.

  • 최신 버전으로 저장
    • savecurrent-g.png
      • 해당 버전이 '최신 버전으로 저장' 됨

OS 별 요구사항

Linux

  • curl 7.19.7-43 버전 이상

Window

  • SSH 설치 필요
    • SSH Shell : PowerShell 지정
