Database > EasyCache > 콘솔 사용 가이드

시작하기

EasyCache를 사용하려면 가장 먼저 복제 그룹을 생성해야 합니다.

복제 그룹

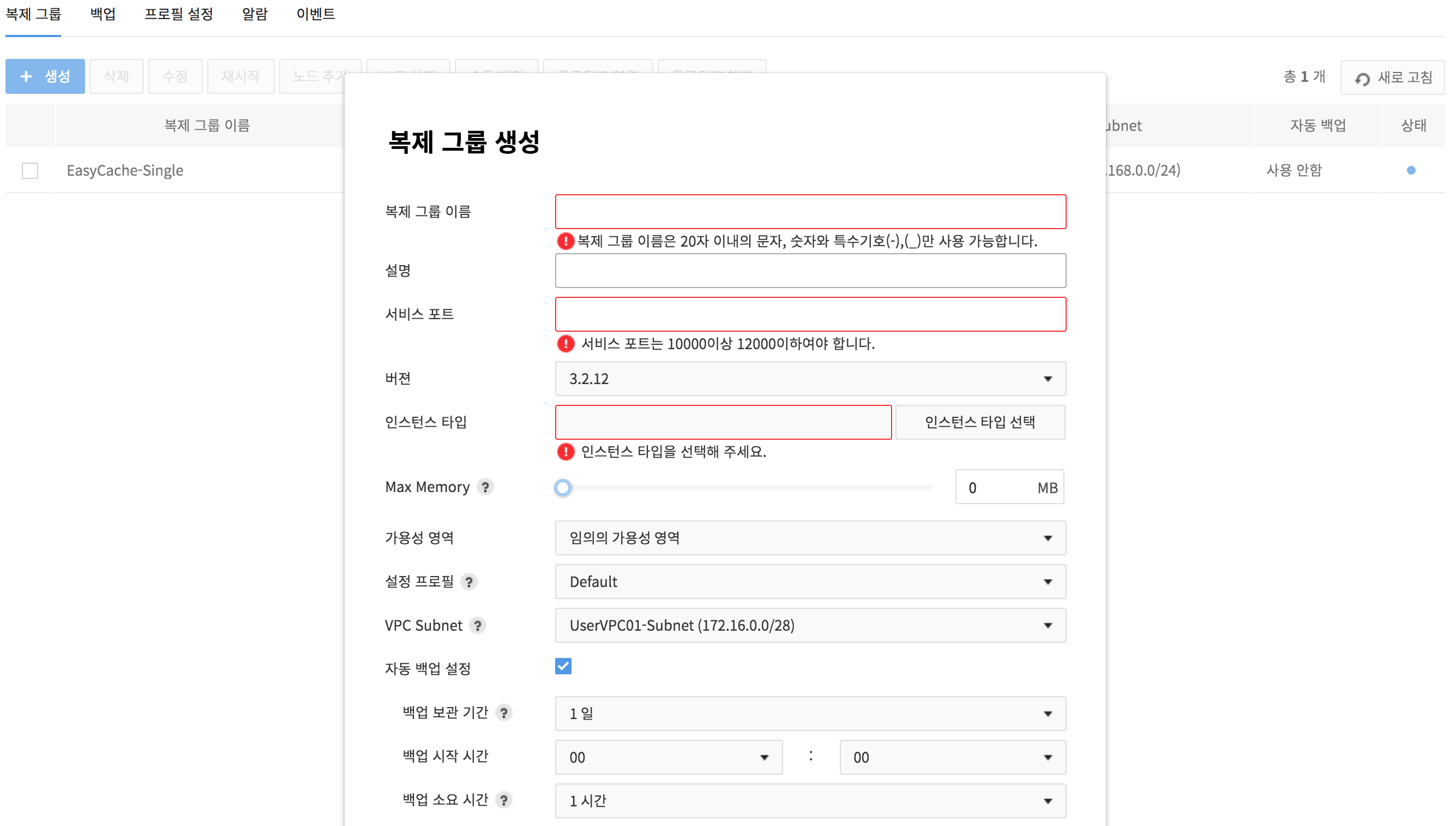

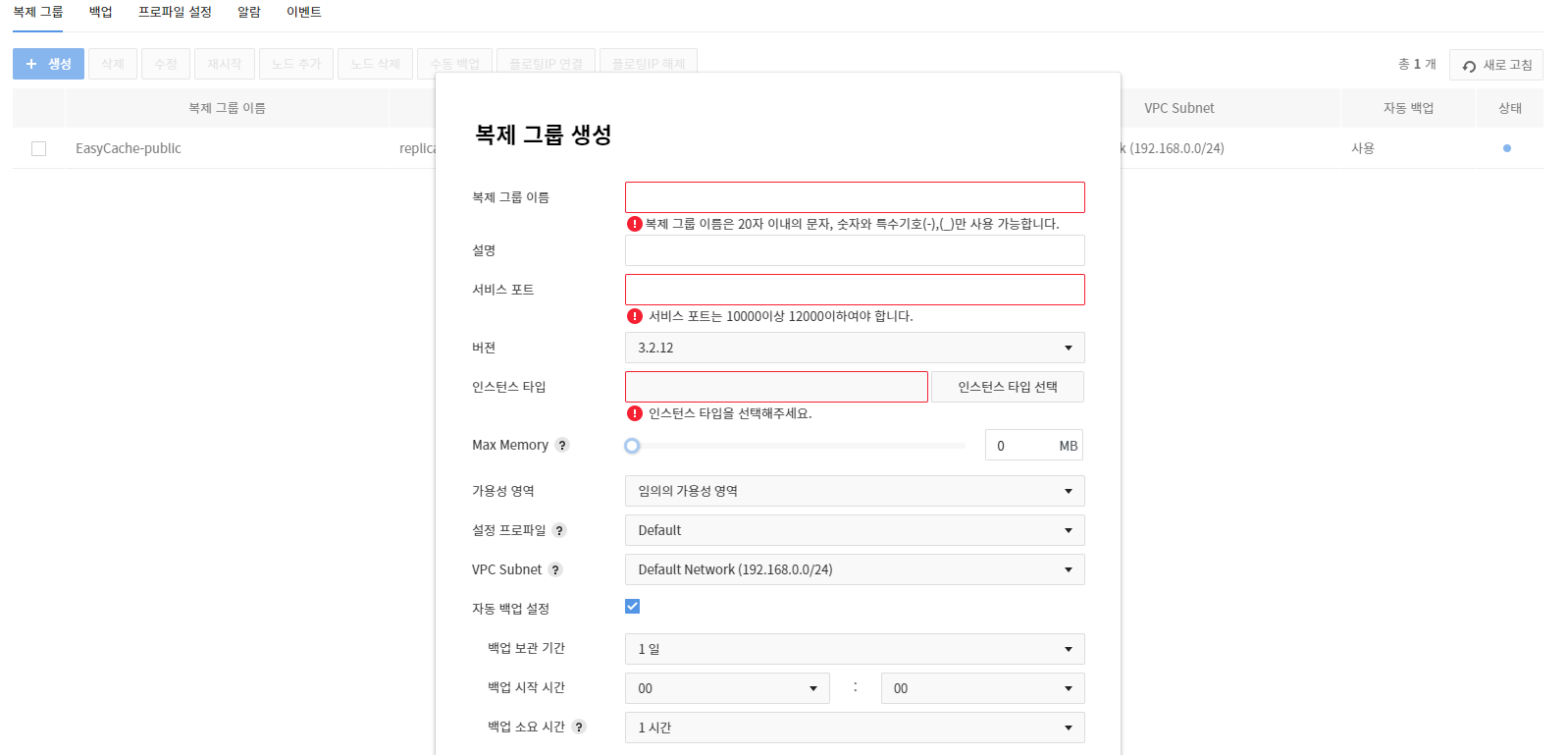

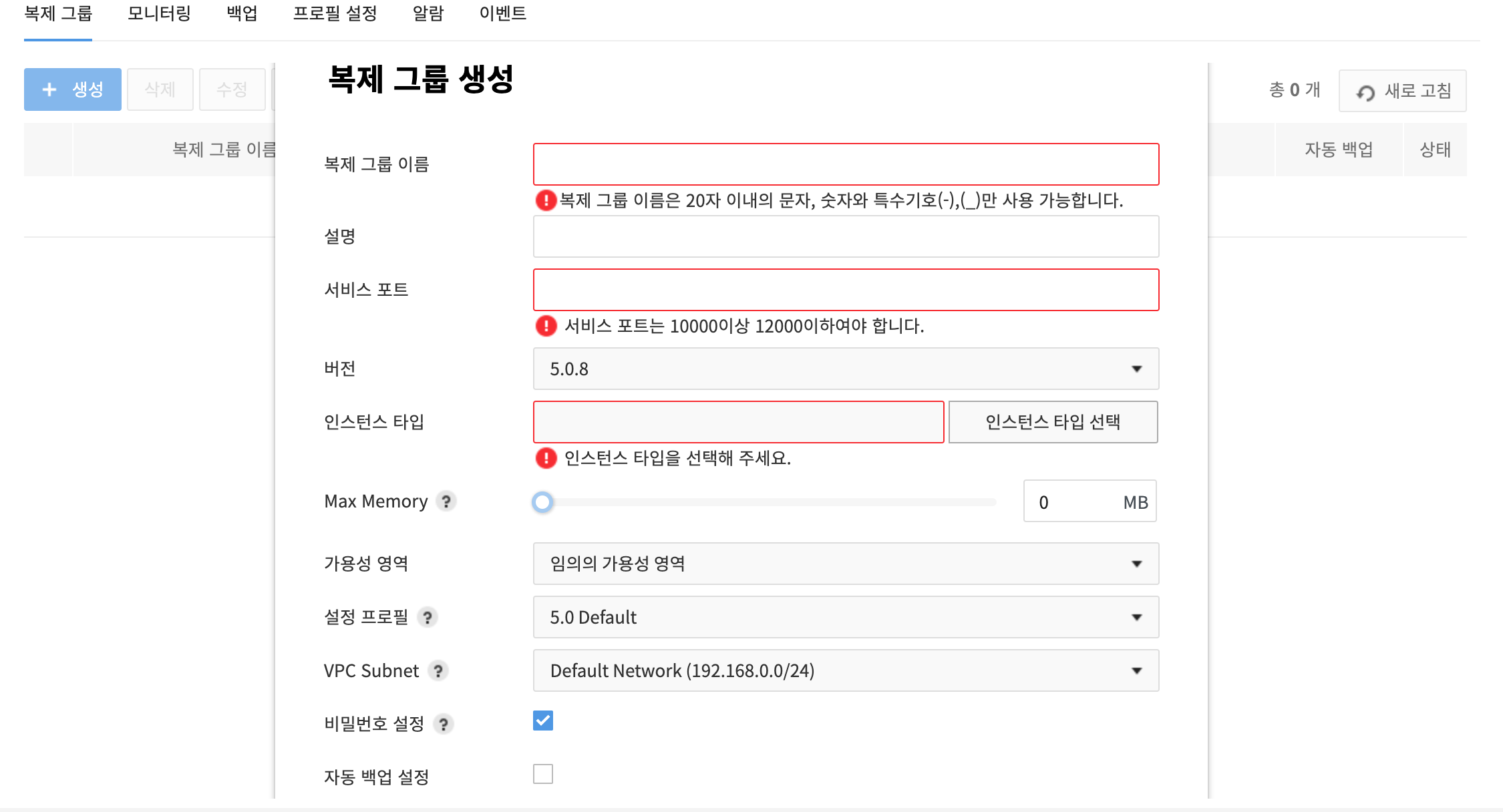

복제 그룹 생성

  1. Console > Database > EasyCache복제 그룹 탭에서 생성 버튼을 누르면 복제 그룹 생성 창이 나타납니다.


  1. 설정 창에서 표시된 필수 항목을 모두 입력하고 하단의 생성 버튼을 클릭합니다.

    • 복제 그룹 이름: 복제 그룹 이름을 입력합니다.
    • 설명: 복제 그룹의 설명을 입력합니다.
    • 서비스 포트: Redis의 포트 번호를 입력합니다.
      • 10000~12000 사이로 설정할 수 있습니다.
    • 버전: 생성할 Redis 버전을 선택합니다.
    • 인스턴스 타입: 복제 그룹의 사양을 선택합니다.
    • Max Memory: 최대 메모리를 조정해 동기화나 백업 실행 시 메모리 부족을 예방할 수 있습니다.
      • Redis 서버에 사용할 최대 메모리의 용량을 변경할 수 있습니다.
      • 필요할 때 관리용 메모리의 용량도 유연하게 확보할 수 있습니다.

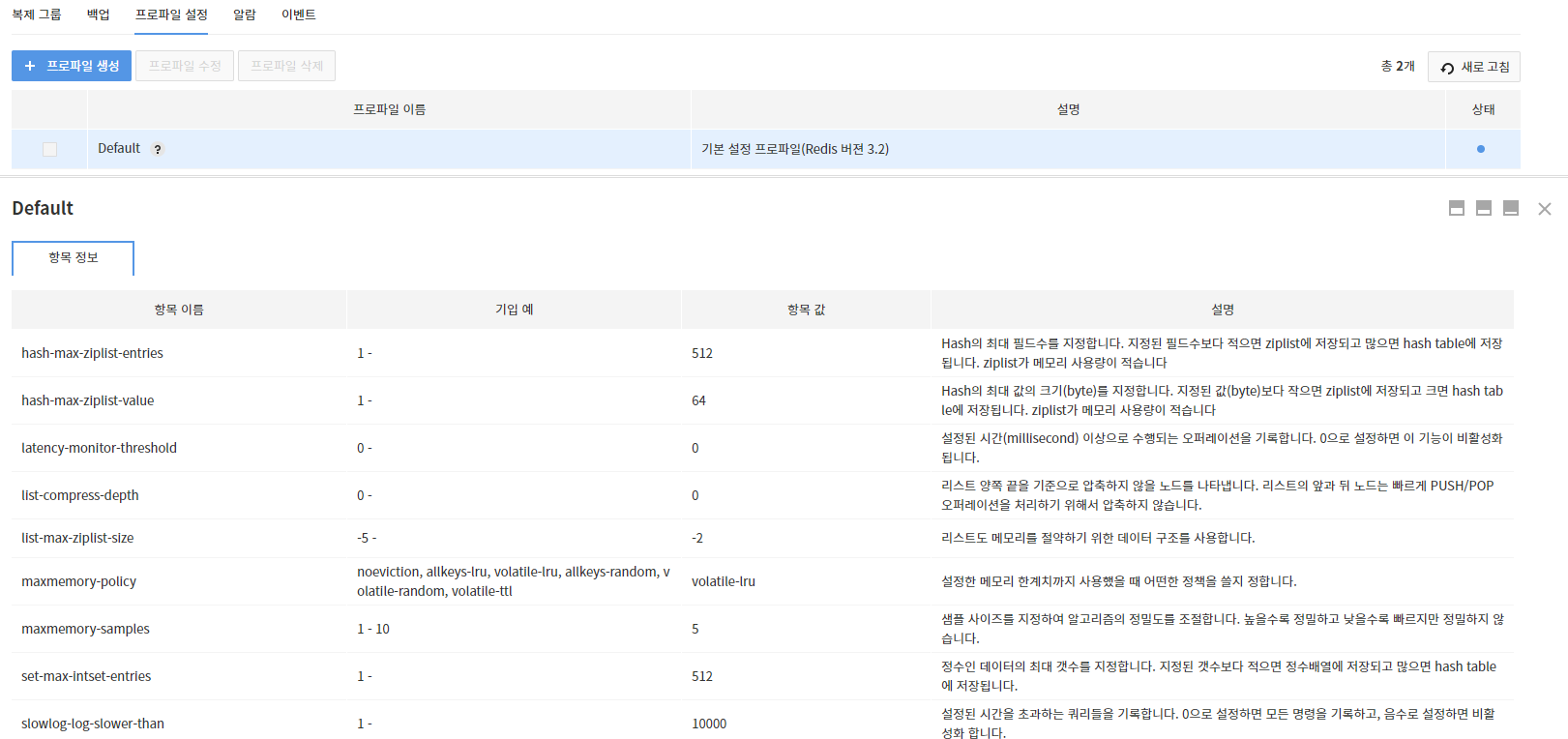

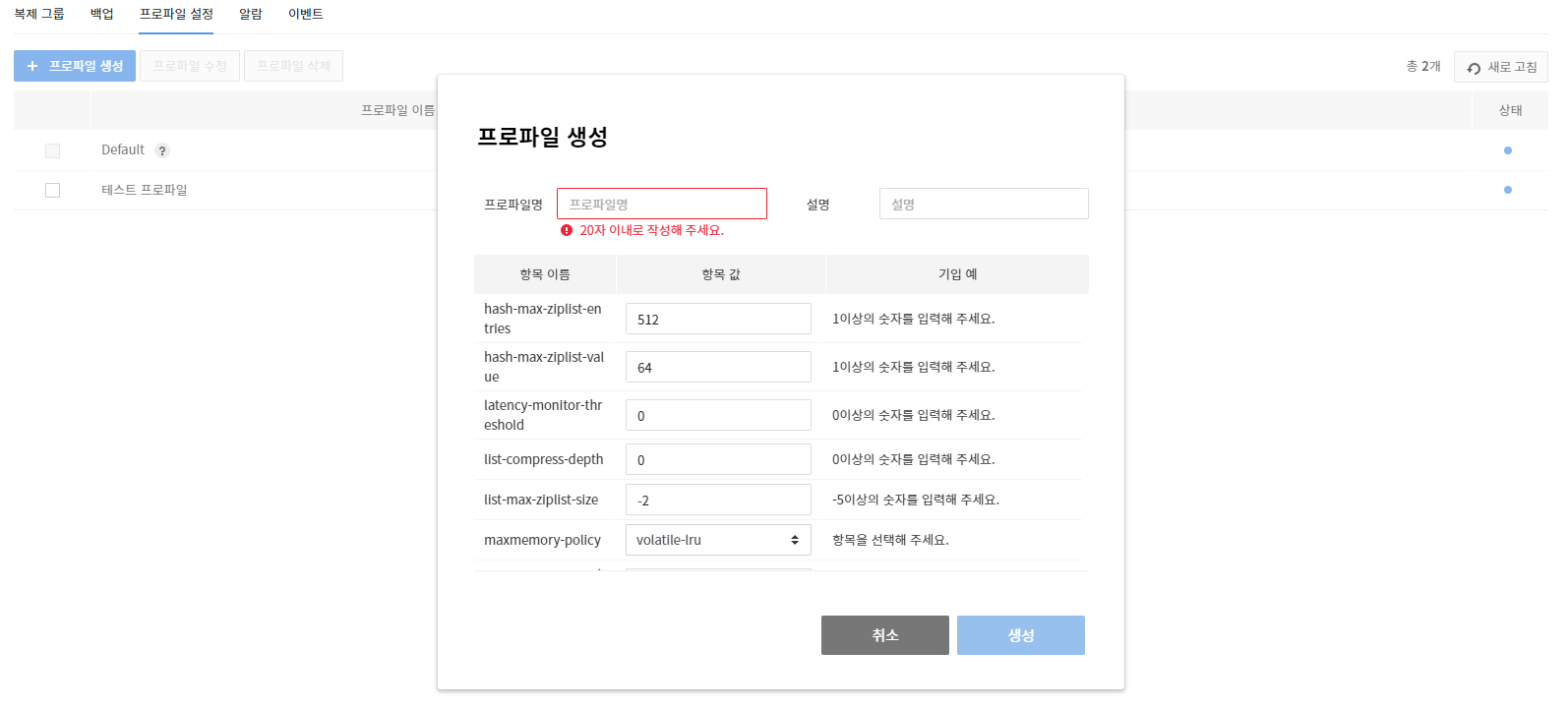

    • 설정 프로필: Redis의 설정 파일을 선택합니다.
      • 기본 프로필을 제공합니다.
      • 설정 프로필을 추가해 선택할 수 있습니다.
    • VPC Subnet: 사설(private) 네트워크 통신을 원하는 Compute & Network 서비스의 서브넷을 선택합니다. 선택하지 않으면 기본 네트워크로 설정됩니다.
    • 비밀번호 설정: 비밀번호 셜정 여부를 선택합니다. 기본값은 '비밀번호 설정'입니다.
    • 자동 백업 설정: 자동 백업 사용 여부를 선택합니다.
      • 백업 보관 기간: 1일부터 최대 30일까지 보관할 수 있습니다.
      • 백업 시작 시간: 백업 시작 시간을 지정합니다. 30분 단위로 지정할 수 있습니다.
      • 백업 윈도우: 백업 시작 시간부터 백업 윈도우 사이의 임의의 시점에 시작합니다. 1시간부터 최대 3시간까지 지정할 수 있습니다.
    • TLS 인증서 설정: Certificate Manager에 저장된 인증서 중 하나를 선택해 TLS 인증서로 통신할 수 있습니다. 복제 그룹 생성 시점에 TLS 인증서 사용 여부를 결정하면 이후에 사용 여부를 변경할 수 없습니다.
      • TLS 서비스 포트: TLS 인증서를 사용한 접속용 포트입니다. 10000 이상, 12000 이하의 숫자로 서비스 포트와 다르게 설정해야 합니다.
      • TLS 서비스 포트만 사용: TLS 서비스 포트만 사용하여 접속하도록 설정할 수 있습니다. 이 기능을 활성화할 경우 일반 서비스 포트를 사용해 접속할 수 없습니다.
      • 인증서 선택: Certificate Manager에 저장된 TLS 인증서 중 하나를 선택할 수 있습니다. Certificate Manager 상품의 Appkey를 입력해야 합니다.
      • redis는 공개 키, 비밀 키 및 CA 공개 키를 모두 필요로 합니다. 따라서 사용할 인증서에는 해당 키가 모두 포함되어야 하며, 해당 키를 생성하는 방법은 Certificate Manager > 문제 해결 가이드를 참조하십시오.
  2. 생성을 클릭합니다.

  3. 확인 화면에서 입력한 내용을 확인하고 생성을 클릭합니다. 복제 그룹이 생성되면서 Master 노드가 생성됩니다. 생성될 때까지 몇 분 정도 걸립니다.

제약 사항
  • 서비스에 치명적인 영향을 줄 수 있는 명령어에 대해서 사용이 제한됩니다.
  • 해당 명령어는 개발자 가이드를 참고 하세요.

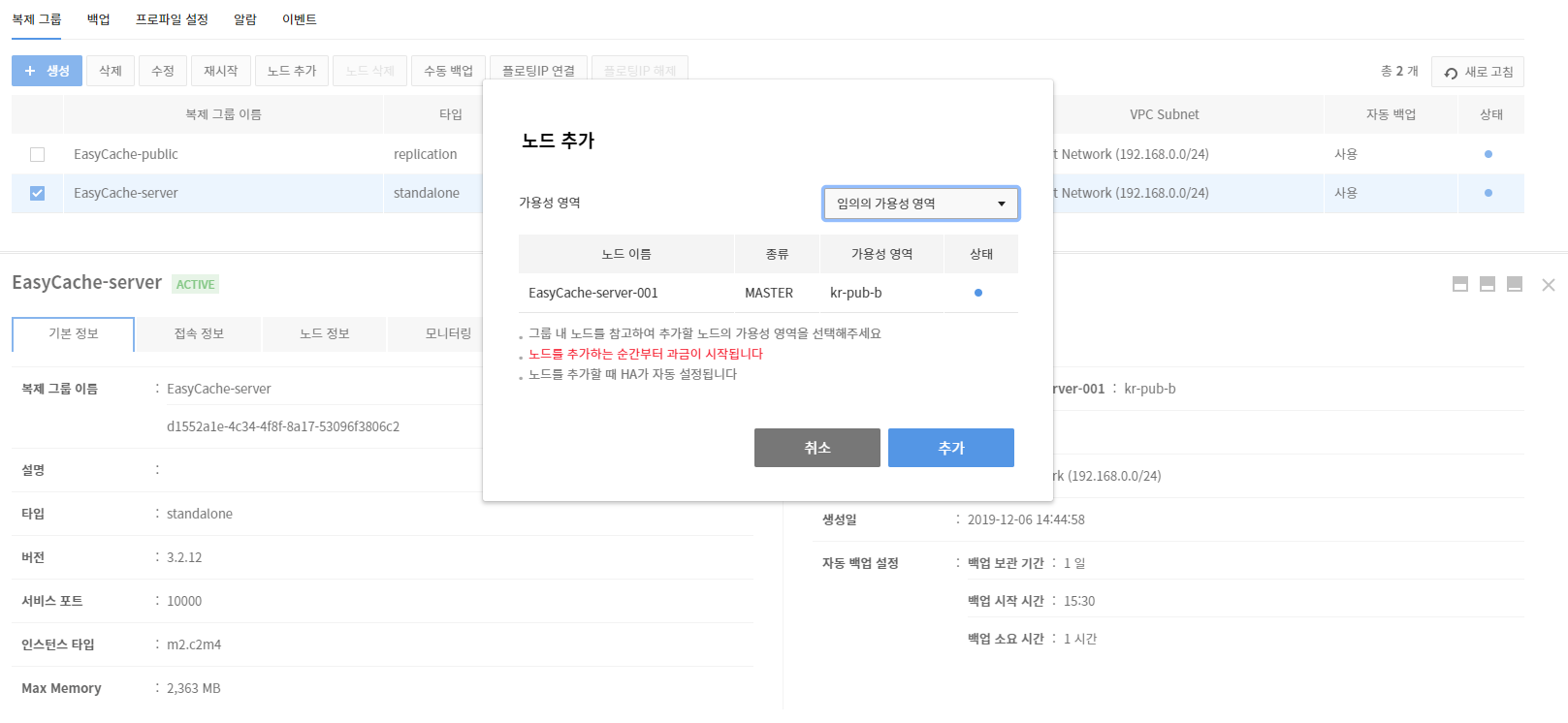

복제(노드 추가)

Redis가 지원하는 Replica 노드를 만들어 가용성을 높일 수 있습니다.

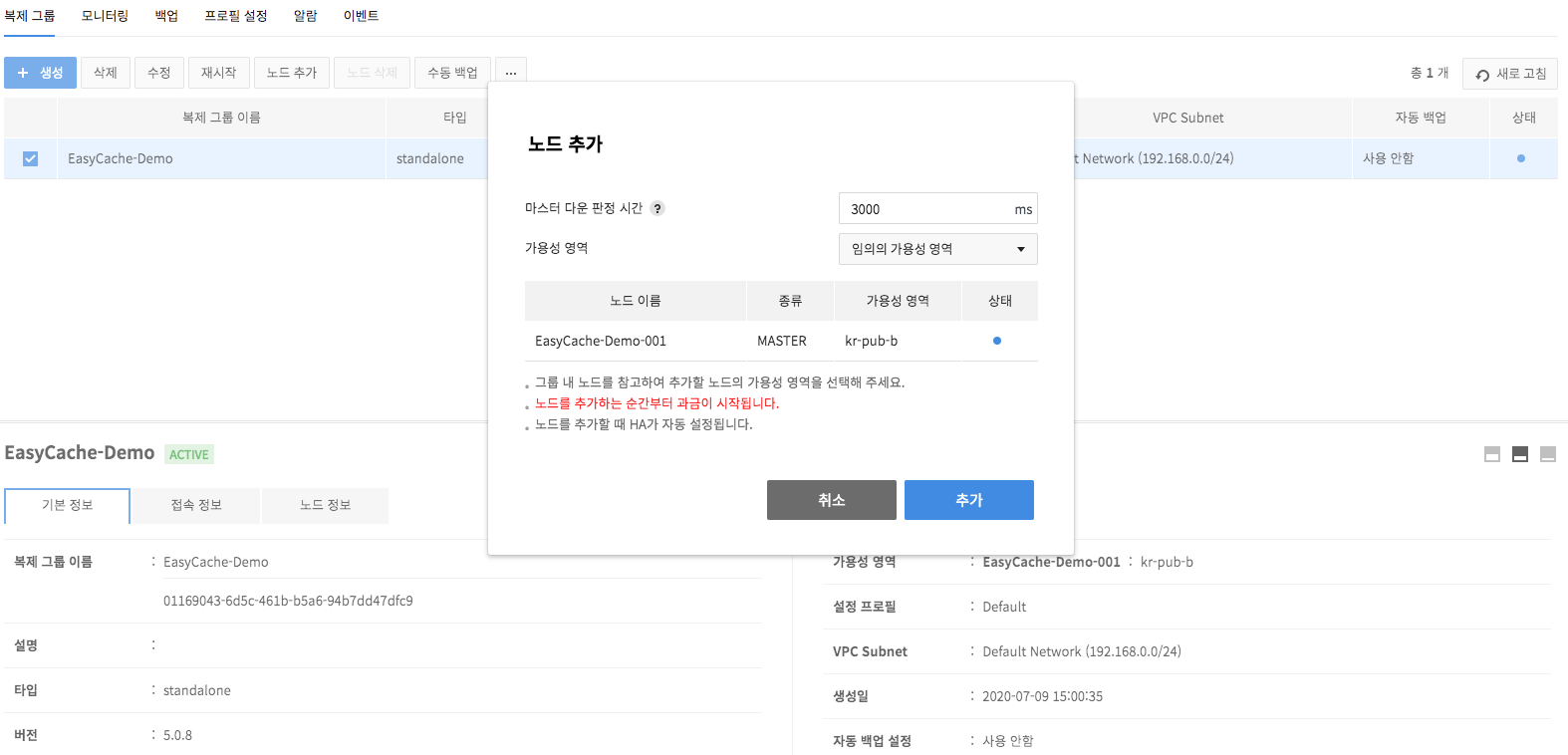

  1. Replica 노드를 만들려면 원본 복제 그룹을 선택한 후 노드 추가 버튼을 클릭합니다.


  1. Master 노드가 다운되었는지 판단하기 위해 헬스 체크 응답 대기 시간을 설정할 수 있습니다. 기본값은 3000ms입니다.

  2. Master 노드의 정보를 확인할 수 있습니다.

  3. 추가 버튼을 누르면 Replica 노드가 생성됩니다.

  4. 생성된 노드의 정보는 복제 그룹 > 노드 정보에서 확인할 수 있습니다. 생성 중 자동으로 복제 관계가 설정됩니다.

Replica 노드는 원본 Master 노드와 동일한 서버 사양입니다. 원본 Master 노드의 크기에 비례하여 Replica 노드 생성 시간이 늘어날 수 있습니다.

제약 사항
  • 원본 Master 노드에 최대 2대까지 Replica 노드를 만들 수 있습니다.
  • 정상 상태가 아닌 Replica 노드가 존재하는 경우 먼저 삭제한 후 새로운 Replica 노드를 추가할 수 있습니다.
  • Replica 노드의 Replica 노드는 만들 수 없습니다.

고가용성(HA)

Standalone의 Master 노드에 Replica 노드를 추가하면 자동으로 고가용성 기능이 설정됩니다.

  • Master 노드를 감시하여 장애가 발생했을 때 자동으로 장애 조치(failover)를 해 다운타임(downtime)을 최대한 단축할 수 있습니다.
  • 장애 조치(failover)는 장애가 발생한 Master 노드를 감지해 자동으로 Replica 노드를 Master 노드로 승격시키는 것을 말합니다.

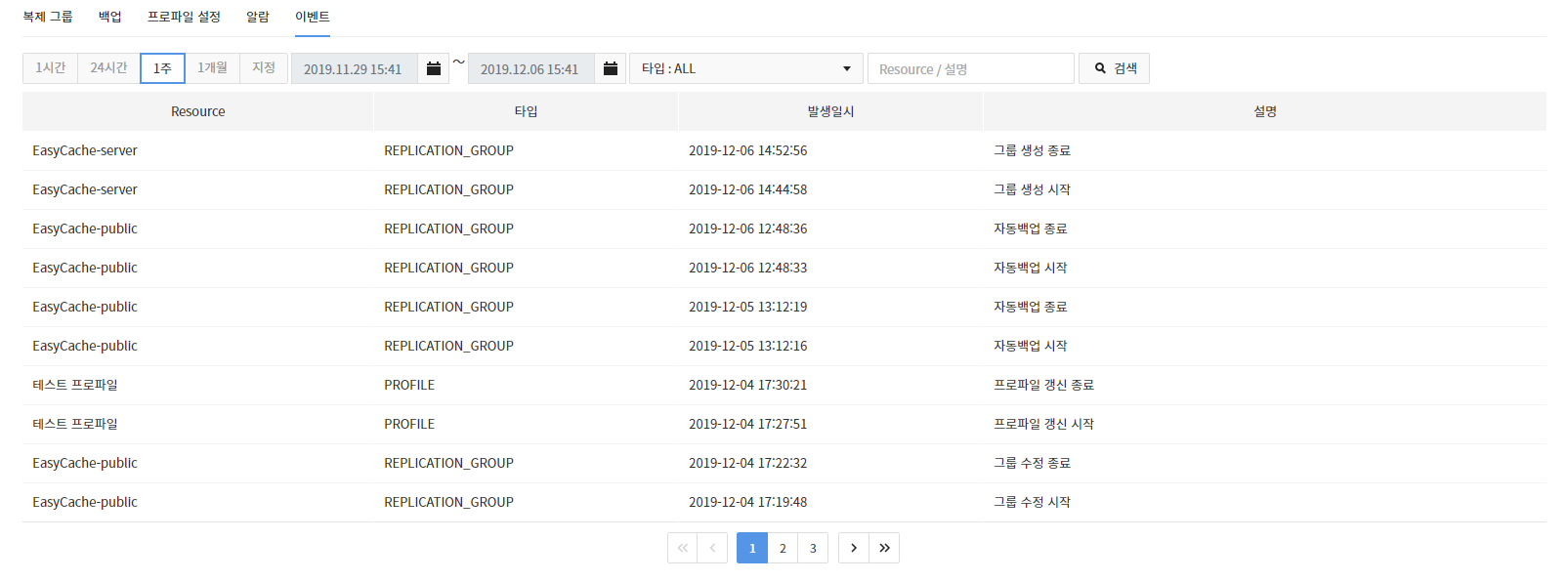

  • Master, Replica 노드의 장애 및 상태에 관한 이벤트를 확인할 수 있습니다.
제약 사항

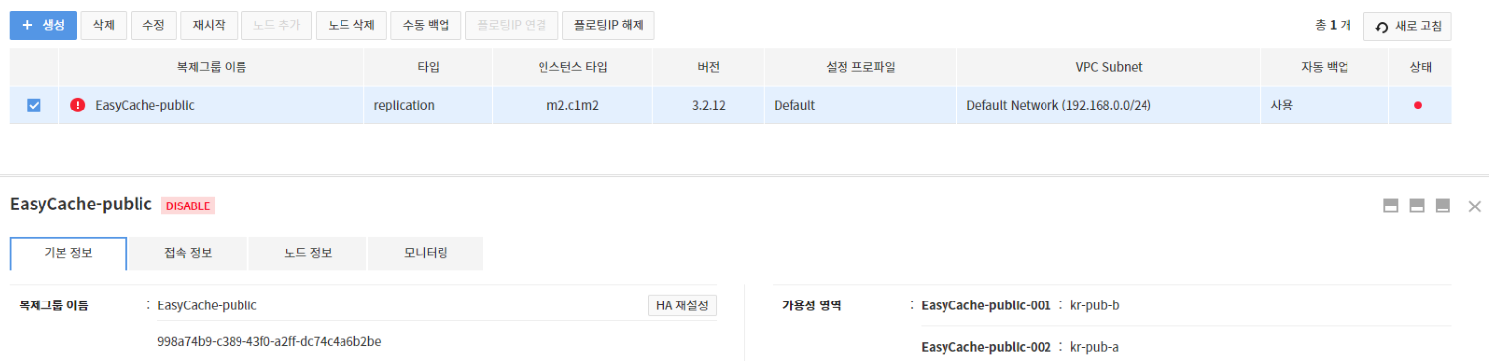

  • Replica 노드 1대 추가 시 HA 설정에 실패하면 복제 그룹 > 기본 정보에서 HA 재설정 버튼을 클릭해 HA를 다시 설정할 수 있습니다.


  • Replica 노드 2대 추가 시 HA 설정 갱신에 실패하면 복제 그룹 > 기본 정보에서 HA 설정 갱신 버튼을 클릭해 HA 설정 갱신을 다시 수행할 수 있습니다

  • 장애가 발생해 장애 조치를 한 경우, 장애가 발생한 기존 Master 노드는 중지됩니다. 장애가 발생한 노드를 삭제하면 고가용성 기능을 사용하지 않는 일반 Standalone의 Master 노드로 변경됩니다.

  • Standalone이 된 Master 노드에 Replica 노드를 추가하면 고가용성 기능을 새로 지정해 사용할 수 있습니다.
  • 변경된 새 Master 노드는 기존 Master 노드의 접속에 사용되는 도메인을 승계합니다.
  • 장애 조치를 수행한 기존의 Master 노드는 ‘이용 불가’ 상태가 되고, 이용 불가 상태에서 새 마스터 노드로만 고가용성 기능이 제공되지 않습니다.

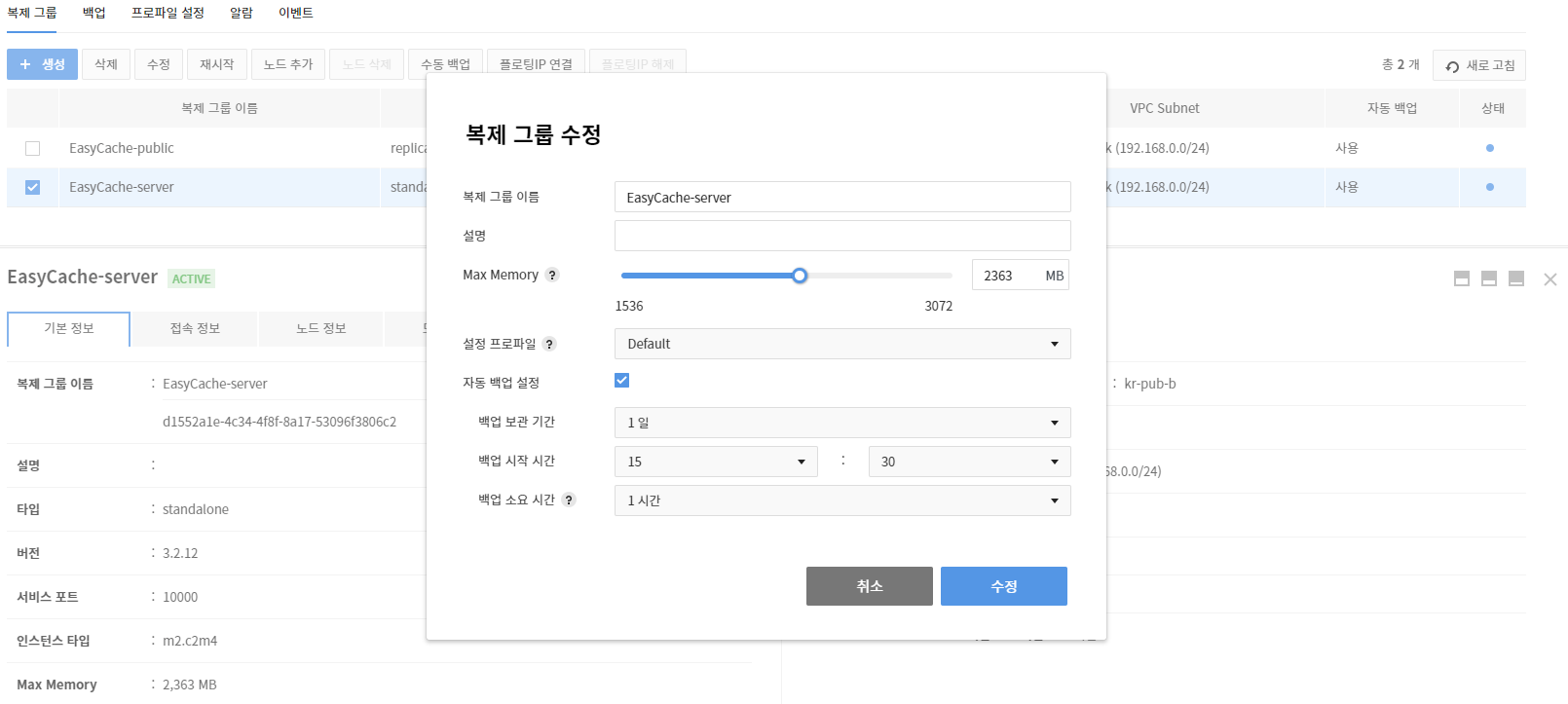

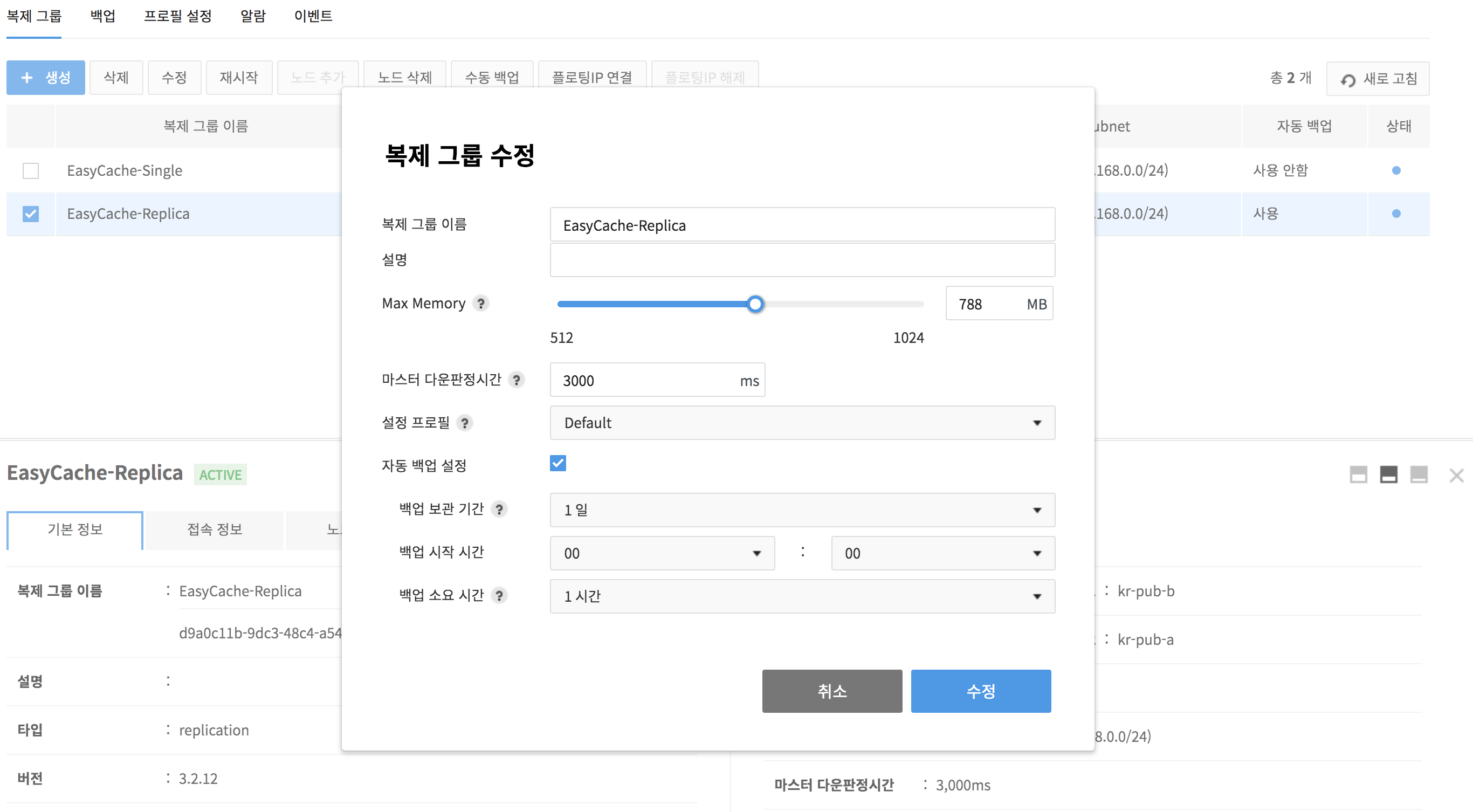

복제 그룹 수정

  1. 원본 복제 그룹을 선택하고 수정 버튼을 클릭합니다.
  2. 복제 그룹 수정 대화 상자에서 이름과 백업 기간 등을 설정합니다.


  • 복제 그룹 이름: 복제 그룹 이름을 변경할 수 있습니다.
  • 설명: 복제 그룹 설명을 변경할 수 있습니다.
  • 설정 프로필: Redis 설정을 변경할 수 있습니다.
  • Max Memory: 사용할 최대 메모리의 용량을 변경할 수 있습니다.

  • 자동 백업 설정: 자동 백업 사용 여부를 선택합니다.

    • 보관 기간: 1일부터 최대 30일까지 보관할 수 있습니다.
    • 백업 시작 시간: 백업 시작 시각을 지정합니다. 30분 단위로 지정할 수 있습니다.
    • 백업 윈도우: 백업 시작 시각부터 백업 윈도우 사이의 임의의 시점에 시작합니다. 1시간부터 최대 3시간까지 지정할 수 있습니다.
  • Replica 노드가 있을 때 확인할 수 있는 항목은 아래와 같습니다.

  • 마스터 다운 판정 시간: Master 노드가 다운되었는지 판단하기 위해 헬스 체크 응답 대기 시간을 설정할 수 있습니다. 기본값은 3000ms입니다.

  • 변경 내용을 확인하고 변경 버튼을 클릭합니다. 한번 설정한 서비스 포트, Redis 버전, 인스턴스 타입, 가용성 영역은 변경할 수 없습니다.

자동 백업

  • 매일 1회 지정된 시간에 자동으로 메모리 데이터(RDB 파일)를 백업합니다.
  • 생성된 자동 백업은 백업 탭에서 관리할 수 있습니다.
  • 백업 대상이 된 복제 그룹이 삭제되면 백업 파일도 삭제됩니다.
  • 지정된 백업 보관 기간이 지나면 백업 파일은 자동으로 삭제됩니다.
  • 자동 백업은 백업 시작 시각부터 백업 윈도우 안의 임의의 시점에 백업을 시작합니다.

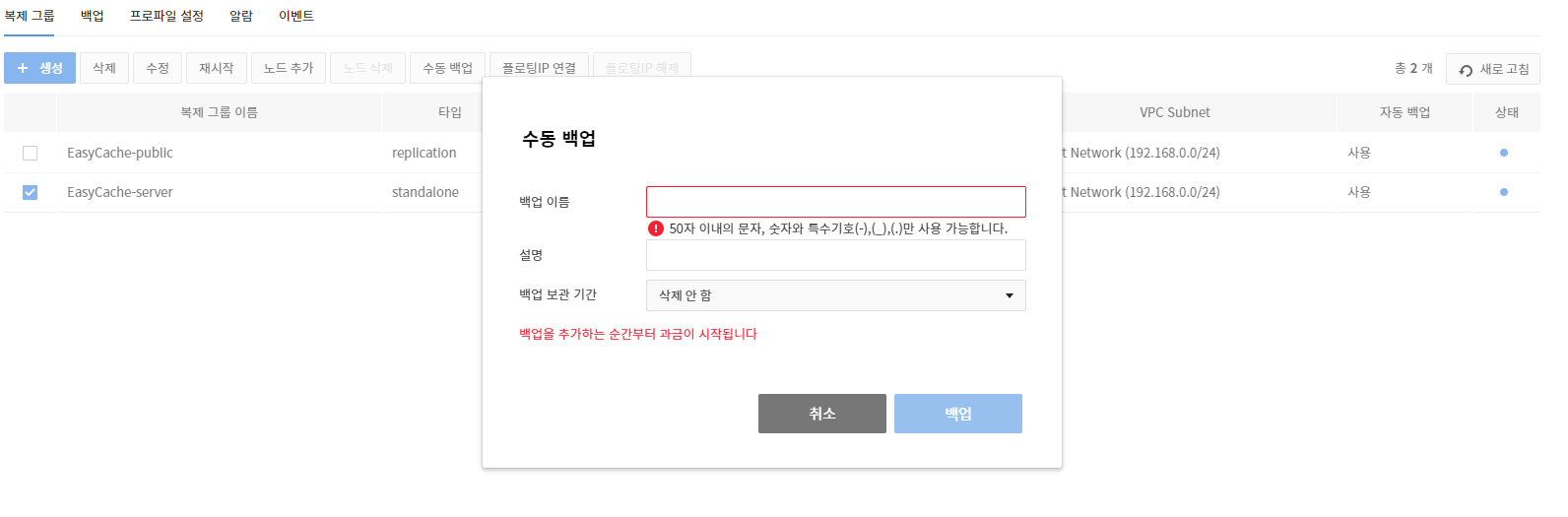

수동 백업 생성

복제 그룹의 백업을 원하는 시점에 바로 생성할 수 있습니다. 백업 대상이 된 복제 그룹을 삭제해도 수동 백업 파일은 삭제되지 않습니다.

  • 생성된 수동 백업은 백업탭에서 관리할 수 있습니다.
  • 백업이 실행되는 동안 성능이 저하될 수 있습니다.
  • 설정된 백업 보관 기간이 지나면 백업 파일은 자동으로 삭제됩니다.
  • 백업 대상인 복제 그룹이 삭제되었다면 기본 정보에서 복제 그룹의 상세 내용은 표시되지 않습니다.

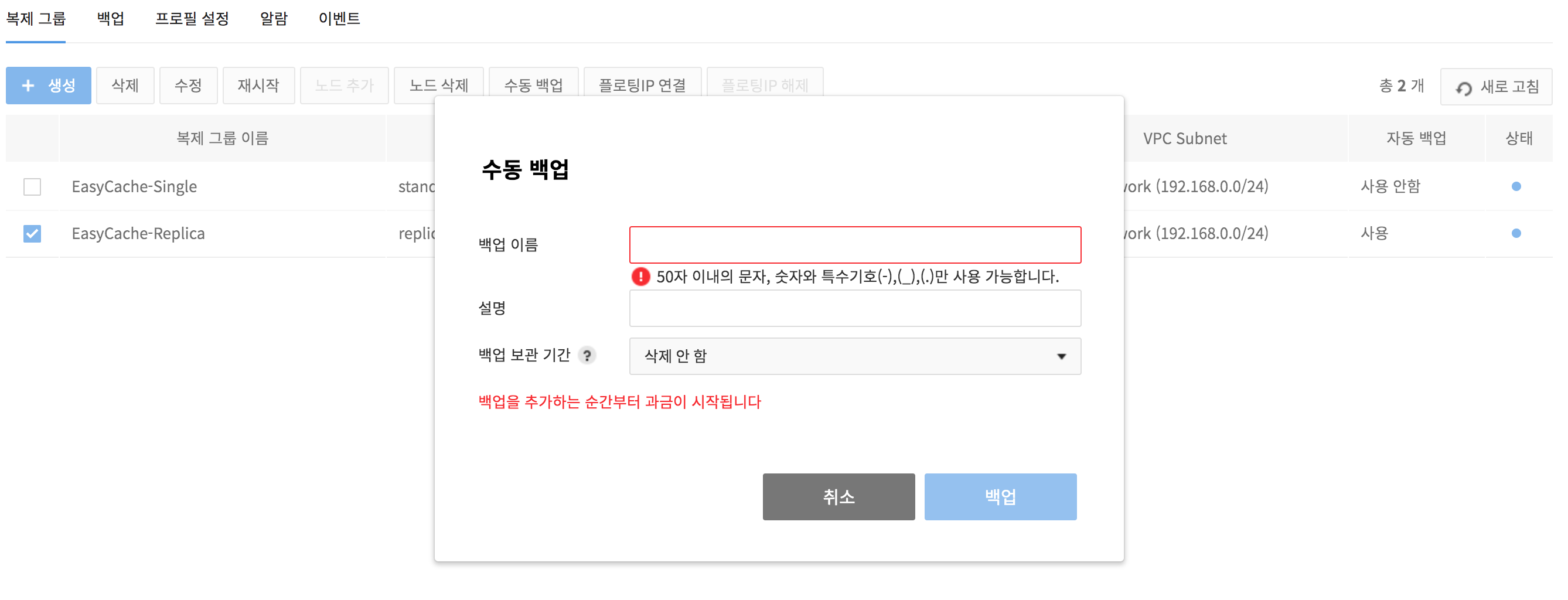

  • 수동 백업 파일을 만들려면 대상 복제 그룹을 선택한 후 수동 백업 버튼을 클릭합니다.

  • 수동 백업 대화 상자에서 정보를 입력하고 백업 버튼을 클릭합니다. 데이터 크기에 비례해 백업 생성 시간이 늘어날 수 있습니다. manual_backup_001.png

  • 백업 이름: 백업 이름을 입력합니다.

  • 설명: 백업 설명을 입력합니다.
  • 백업 보관 기간: 삭제하지 않거나 1일부터 최대 30일까지 보관할 수 있습니다.

[주의] EasyCache는 Redis를 기반으로 한 캐시 상품으로 웹 콘솔 페이지에서 제공하는 자동 및 수동 백업 기능 외의 데이터 영속성을 위한 기능은 제공하지 않습니다. 따라서 재시작이나 예상하지 못한 장애 등으로 인한 데이터 유실 시 자동 및 수동 백업을 통한 백업 데이터가 없을 경우 복구할 수 없습니다.

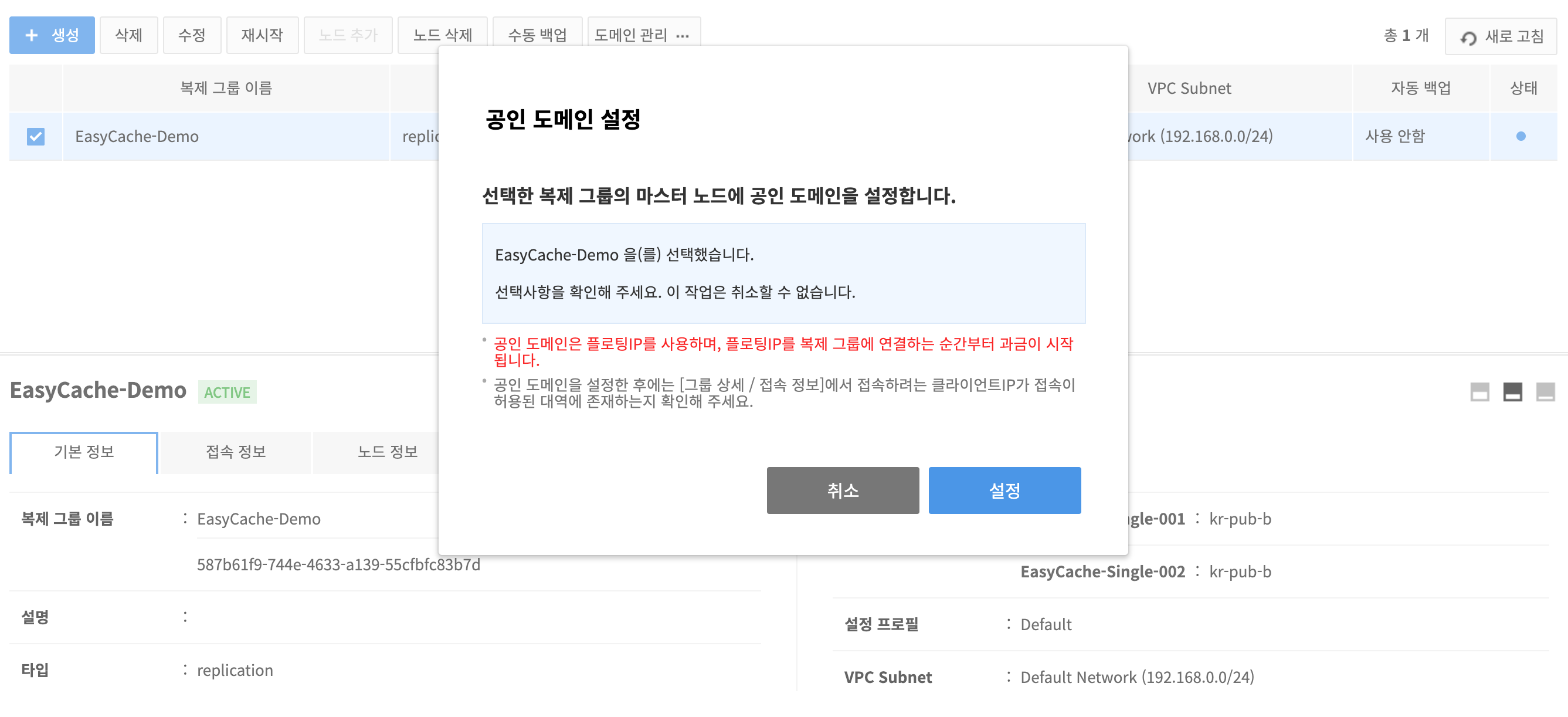

공인 도메인 설정

  • 복제 그룹은 같은 서브넷을 사용하는 인스턴스에서만 접속할 수 있습니다만, 외부에서 접속을 하고 싶다면 공인 도메인 설정을 할 수 있습니다.


읽기 전용 도메인 설정

  • 읽기 전용 도메인을 설정하려면, Replica 노드가 추가된 대상 복제 그룹을 선택한 후 기타 액션 버튼(⋯)을 클릭하고 읽기 전용 도메인 설정을 클릭합니다.
  • 설정된 읽기 전용 도메인은 복제 그룹을 생성할 때 선택한 VPC서브넷에서 접속가능한 사설도메인으로 Replica 노드의 IP가 바인딩됩니다.
  • 설정된 읽기 전용 도메인은 복제 그룹 > 접속 정보에서 확인할 수 있습니다.
  • Master 노드의 장애로 장애 조치가 발생하는 경우

    • Replica 노드가 1대인 경우
      • Replica 노드로 변경된 구 Master 노드를 복구하거나 수동으로 삭제한 후 새 Replica 노드를 추가하기 전까지 읽기 전용 도메인은 장애 조치로 Master 노드로 승격된 구 Replica 노드의 IP가 부여된 상태가 유지됩니다.
      • Replica 노드로 변경된 구 Master 노드를 복구하거나 수동으로 삭제한 후 새 Replica 노드를 추가하는 경우, 읽기 전용 도메인은 새 Replica 노드의 IP로 바인딩이 변경됩니다.
        • 바인딩 변경에 실패하면 복제 그룹 > 접속 정보에서 수동으로 재시도할 수 있습니다.
    • Replica 노드가 2대인 경우
      • 새로운 Master 노드로 승격된 구 Replica 노드의 IP는 바인딩에서 제외됩니다
      • Replica 노드로 변경된 구 Master 노드를 복구하거나 수동으로 삭제한 후 새 Replica 노드를 추가하는 경우, 읽기 전용 도메인에 새 Replica 노드의 IP가 추가됩니다.
  • Replica 노드에 장애가 발생하거나 Replica 노드를 삭제하는 경우

    • Replica 노드가 1대인 경우
      • 읽기 전용 도메인은 Master 노드의 IP로 바인딩이 변경됩니다.
      • Replica 노드를 복구하거나 수동으로 삭제한 후 새 Replica 노드를 추가하는 경우, 읽기 전용 도메인은 새 Replica 노드의 IP로 바인딩이 변경됩니다.
        • 바인딩 변경에 실패하면 복제 그룹 > 접속 정보에서 수동으로 재시도할 수 있습니다.
    • Replica 노드가 2대인 경우
      • 읽기 전용 도메인에서 해당 Replica 노드의 IP는 제외됩니다.
      • Replica 노드를 복구하거나 수동으로 삭제한 후 새 Replica 노드를 추가하는 경우, 해당 Replica 노드의 IP가 읽기 전용 도메인의 바인딩에 추가됩니다.
  • 읽기 전용 도메인을 설정한 상태에서 복제 그룹을 삭제하거나 서비스를 비활성화하는 경우 읽기 전용 도메인은 해제됩니다.

제약 사항
  • 읽기 전용 도메인의 바인딩이 변경되는 경우
    • Master 노드에 장애가 발생해 장애 조치를 한 후 새 Replica 노드를 추가하는 경우 등, 접속 중단 없이 바인딩이 변경되는 경우
      • 읽기 전용 도메인으로 접속한 클라이언트에서 도메인의 바인딩 변경을 감지하는 기능을 지원하거나 해당 로직이 구현되어 있는 경우에는 변경된 바인딩 IP로 재접속되나, 그렇지 않은 경우 기존 접속을 중단하고 다시 접속해야 합니다.
    • Replica 노드에 장애가 발생하거나 Replica 노드가 삭제되는 경우처럼 바인딩 변경 시 접속 중단이 동반되는 경우
      • 클라이언트에서 자동 재접속 기능을 지원하거나 해당 로직이 구현 되어 있는 경우에는 변경된 바인딩 IP로 재접속되나, 그렇지 않은 경우 다시 접속해야합니다.

데이터 가져오기

  • 복제 그룹을 선택한 후 기타 액션 버튼(⋯)을 클릭하고 데이터 가져오기를 클릭해 데이터를 가져올 수 있습니다.


  • 유저의 오브젝트 스토리지에 있는 RDB 파일을 사용 중인 노드로 가져올 수 있습니다. 이때 오브젝트 스토리지와 EasyCache의 리전은 같아야 합니다.
  • 데이터를 가져올 때, 오브젝트 스토리지의 API 엔드포인트 설정, 컨테이너와 RDB 파일 경로가 필요합니다.
  • 컨테이너와 RDB 파일 경로에는 영어 대소문자, 숫자, 특수기호 하이픈(-), 밑줄(_), 빗금(/), 마침표(.)만 입력할 수 있습니다.
  • 데이터 가져오기 후, 노드의 이전 데이터는 삭제되므로 가져오기 실행 전 백업을 권장합니다.
  • 데이터 가져오기 진행 중에는 노드를 이용할 수 없습니다. 진행 상황은 이벤트에서 확인할 수 있습니다.
  • EasyCache Redis와 같은 버전 또는 이전 버전에서 만들어진 RDB 파일만 가져올 수 있습니다. EasyCache Redis보다 새로운 버전에서 만들어진 RDB 파일은 가져올 수 없습니다.

데이터 내보내기

  • 데이터를 내보내려면 복제 그룹을 선택한 후 기타 액션 버튼(⋯)을 클릭하고 데이터 내보내기를 클릭합니다.


  • EasyCache 복제 그룹의 데이터를 유저의 오브젝트 스토리지로 내보낼 수 있습니다. 이때 오브젝트 스토리지와 EasyCache의 리전은 같아야 합니다.
  • 데이터를 내보낼 때, 오브젝트 스토리지의 API 엔드포인트 설정, 데이터를 내보낼 컨테이너 경로, 파일 이름 작성에 필요한 Prefix를 입력합니다.
  • 컨테이너 경로와 Prefix에는 영어 대소문자, 숫자, 특수기호 하이픈(-), 밑줄(_), 빗금(/), 마침표(.)만 입력할 수 있습니다.
  • EasyCache 복제 그룹의 데이터가 1GB 이상일 경우 오브젝트 스토리지로 내보낼 때 세그먼트 오브젝트가 자동으로 만들어집니다.

인스턴스 타입 변경

  • 사용 중인 노드의 인스턴스 타입을 변경할 수 있습니다.
  • 인스턴스 타입은 현재 노드보다 사양이 높은 인스턴스로만 변경할 수 있습니다.
  • 인스턴스 타입 변경 중에 노드는 잠시 정지됩니다.
  • 복제 그룹이 Standalone일 경우 인스턴스 타입을 변경하면 백업 시점의 데이터로 돌아가며, 백업을 하지 않으면 데이터가 초기화됩니다.
  • Replica 노드가 있을 경우 Master 노드의 인스턴스 타입 변경을 위해 장애 조치(failover)가 발생합니다.


제약 사항
  • 수동 백업 생성 중에 중복으로 수동 백업을 할 수 없습니다. 진행 중인 수동 백업이 끝난 뒤 다시 시도해 주세요.
  • 자동 백업 시간에 수동 백업을 할 경우 수동 백업이 즉시 생성되지 않고 지연될 수 있습니다.

버전 업그레이드

  • Redis 버전 5인 기존 복제 그룹을 Redis 버전 6으로 업그레이드할 수 있습니다.
  • 버전 업그레이드를 실행하려면 Redis 버전 5인 대상 복제 그룹을 선택한 후 기타 액션 버튼(⋯)을 클릭하고 버전 업그레이드를 클릭합니다.
  • 버전 업그레이드 대화 상자에서 버전 업그레이드 시 적용될 설정 프로필을 선택할 수 있습니다.
  • 버전 업그레이드를 실행하기 전에 데이터 백업을 수행하면 데이터 유실 등 만일의 상황에 대비할 수 있습니다.
  • 복제 그룹의 네트워크 트래픽이 적을 때 버전 업그레이드를 실행하면 업그레이드 속도 및 안정성을 높일 수 있습니다.


제약 사항
  • Redis 버전을 업그레이드하려는 기존 복제 그룹에 기본 설정 프로필 이외의 사용자 설정 프로필이 적용되어 있는 경우, 업그레이드 시 동일한 설정 프로필을 적용하려면 프로필 설정에서 Redis 버전 6인 사용자 설정 프로필을 미리 생성한 후 버전 업그레이드 시 해당 설정 프로필을 선택해야 합니다.
  • 읽기 전용 도메인이 설정되어 있는 경우는 읽기 전용 도메인 설정을 해제한 후 버전 업그레이드를 할 수 있습니다.
  • standalone 타입의 복제 그룹의 경우
    • 버전 업그레이드 도중에 발생하는 복제 그룹에 대한 쓰기는 업그레이드 이후의 데이터 복원 대상에서 제외됩니다.
    • 버전 업그레이드 도중에 Redis 서버가 재시작되면 일시적으로 복제 그룹에 대한 읽기 및 쓰기를 할 수 없습니다.
  • replication 타입의 복제 그룹의 경우
    • 버전 업그레이드 후 Master 노드가 변경됩니다.
    • 버전 업그레이드 도중에 업그레이드에 필요한 마스터 변경이 수행되는 동안 일시적으로 복제 그룹에 대한 읽기 및 쓰기를 할 수 없으며, 장애 조치(failover) 이벤트가 발생할 수 있습니다.
    • 버전 업그레이드 도중에 HA 노드가 업그레이드되는 동안에는 장애 조치가 보장되지 않습니다.
  • 버전 업그레이드에 실패하면 복제 그룹 > ⋯ > 버전 업그레이드를 클릭해서 버전 업그레이드를 다시 실행할 수 있습니다.

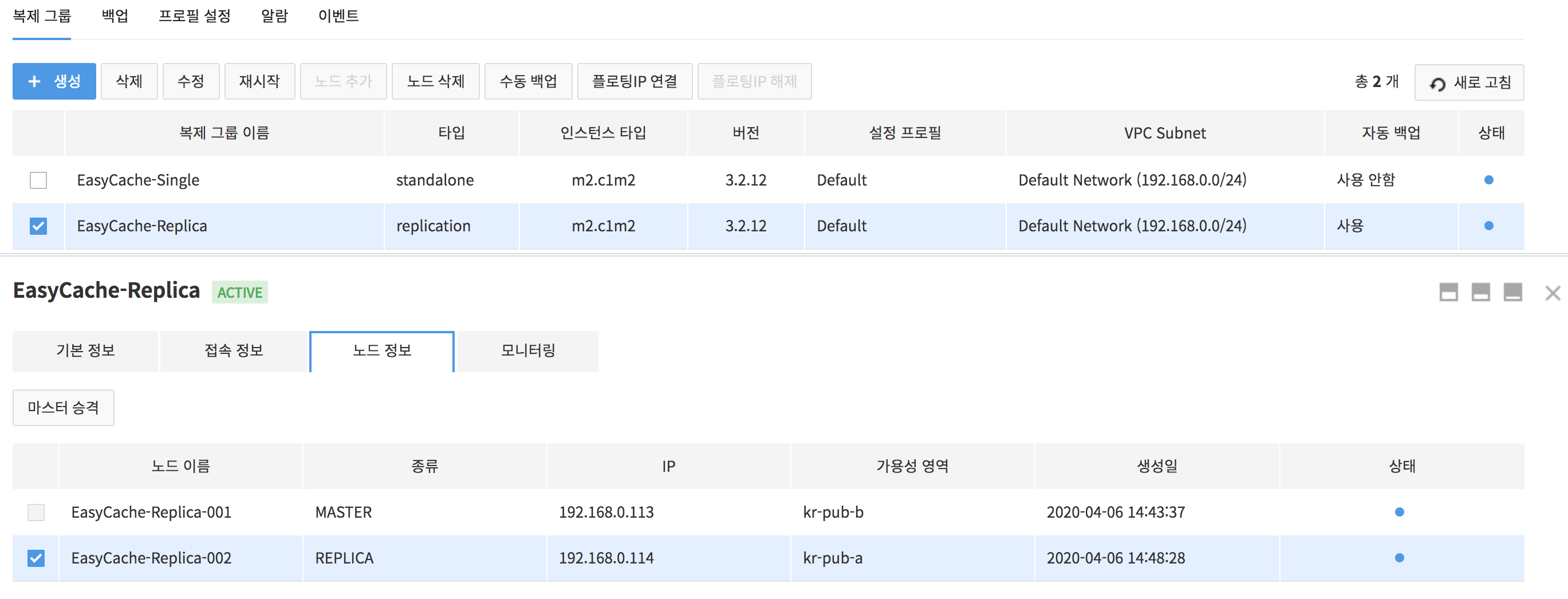

마스터 변경

  • Master 노드를 변경하려면 Replica 노드가 추가된 대상 복제 그룹을 선택한 후 기타 액션 버튼(⋯)을 클릭하고 마스터 변경을 클릭합니다.
  • Replica 노드는 Master 노드로 변경되고 기존 Master 노드는 Replica 노드로 변경됩니다.
  • Replica 노드가 2대인 경우, 시스템에서 적절한 Replica 노드를 Master 노드로 변경합니다.

인증서 교체

  • TLS 인증서를 사용하는 복제 그룹의 인증서를 교체하려면 현재 TLS 인증서를 사용하는 복제 그룹을 선택한 뒤 옵션 버튼(⋯) > 인증서 교체를 클릭합니다.
  • Certificate Manager 상품의 Appkey를 입력하여 TLS 인증서 목록을 불러옵니다.
  • 원하는 TLS 인증서를 선택한 뒤 인증서 변경을 진행합니다.

[주의] 인증서를 교체할 경우 복제 그룹이 재시작되어 백업 시점의 데이터로 돌아가게 되며, 백업을 하지 않은 경우에는 데이터가 초기화됩니다.

복제 그룹 상세

복제 그룹의 기본, 접속, 노드, 모니터링 등의 상세 정보를 확인할 수 있습니다.

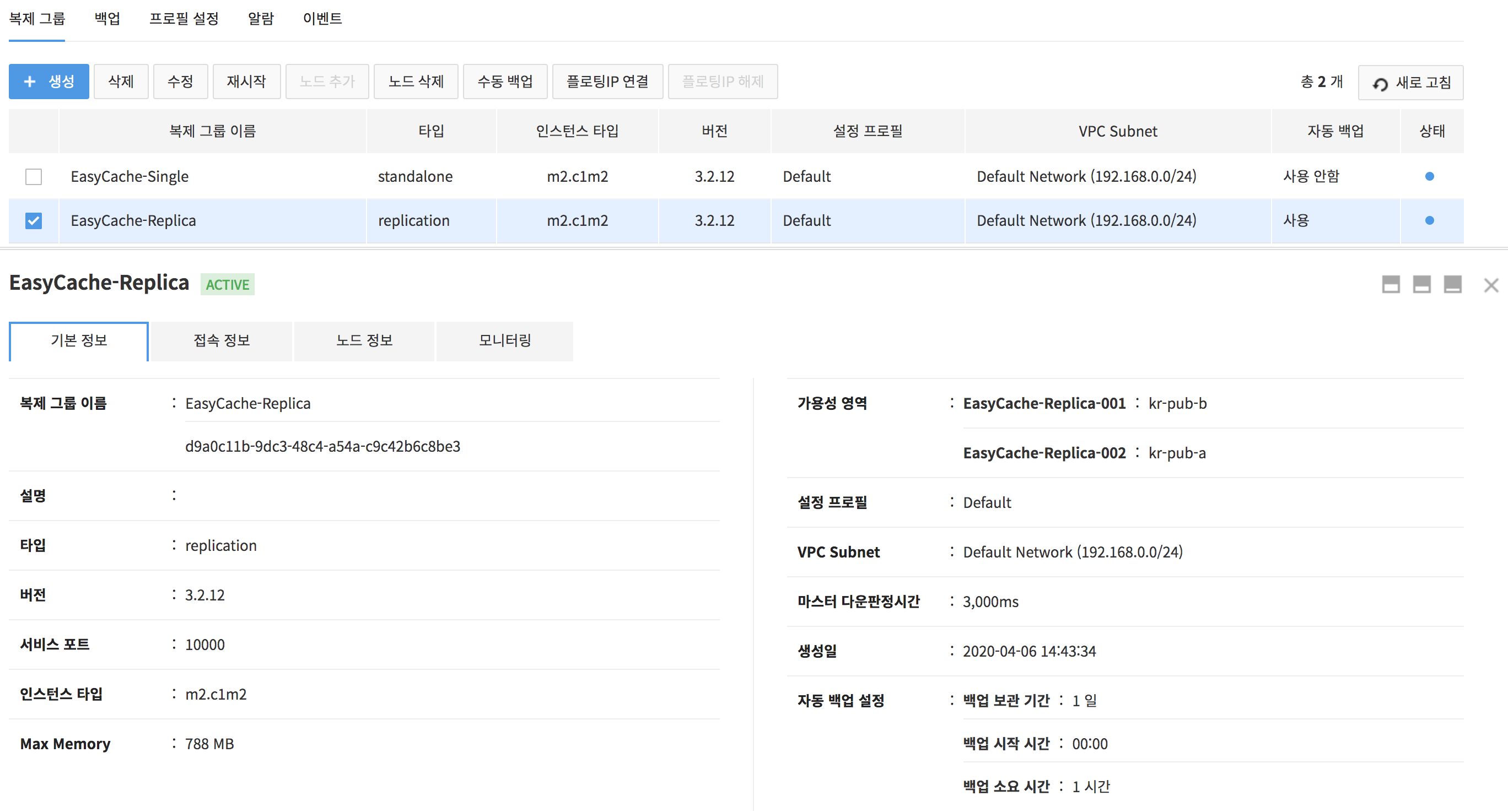

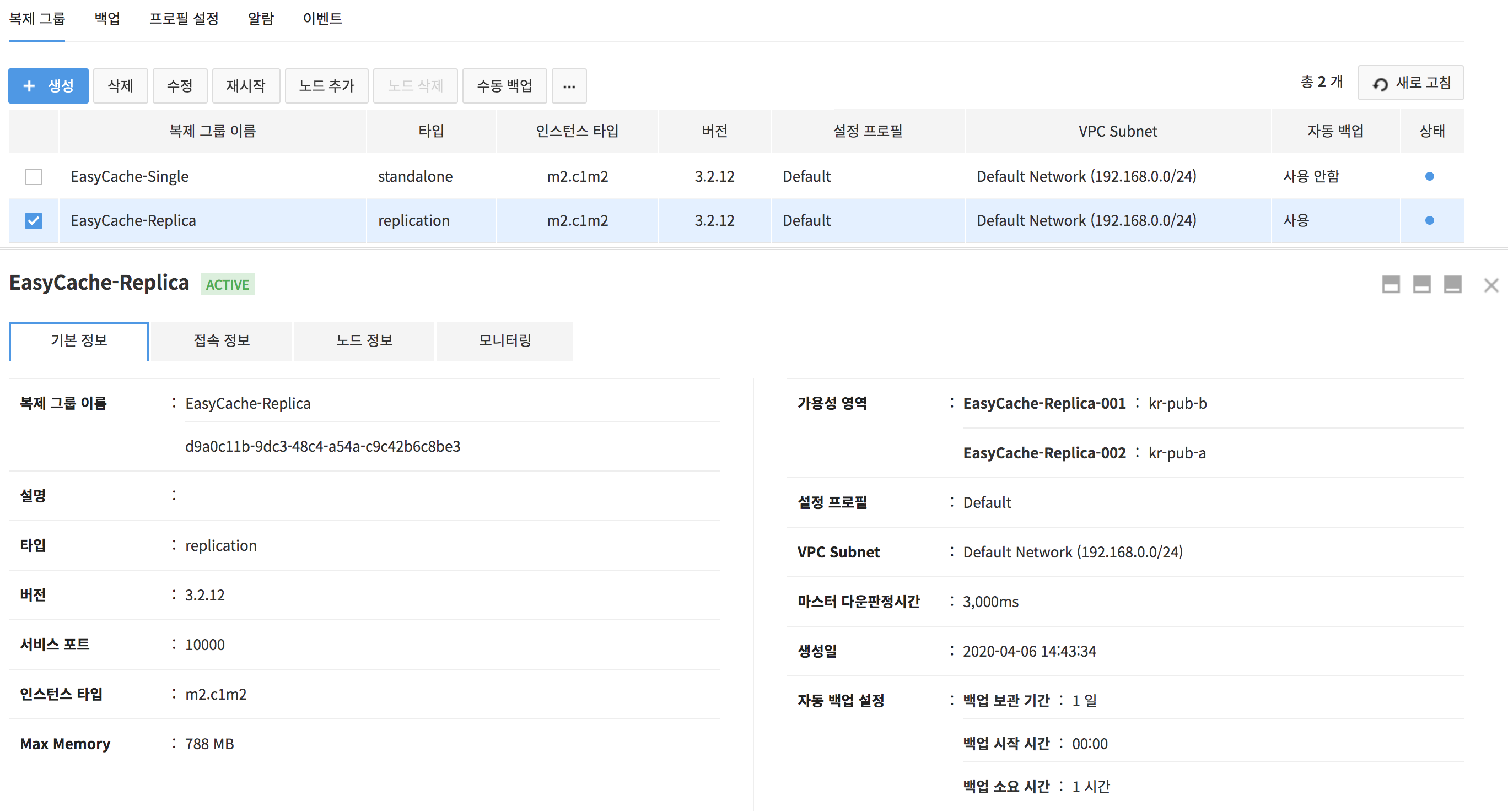

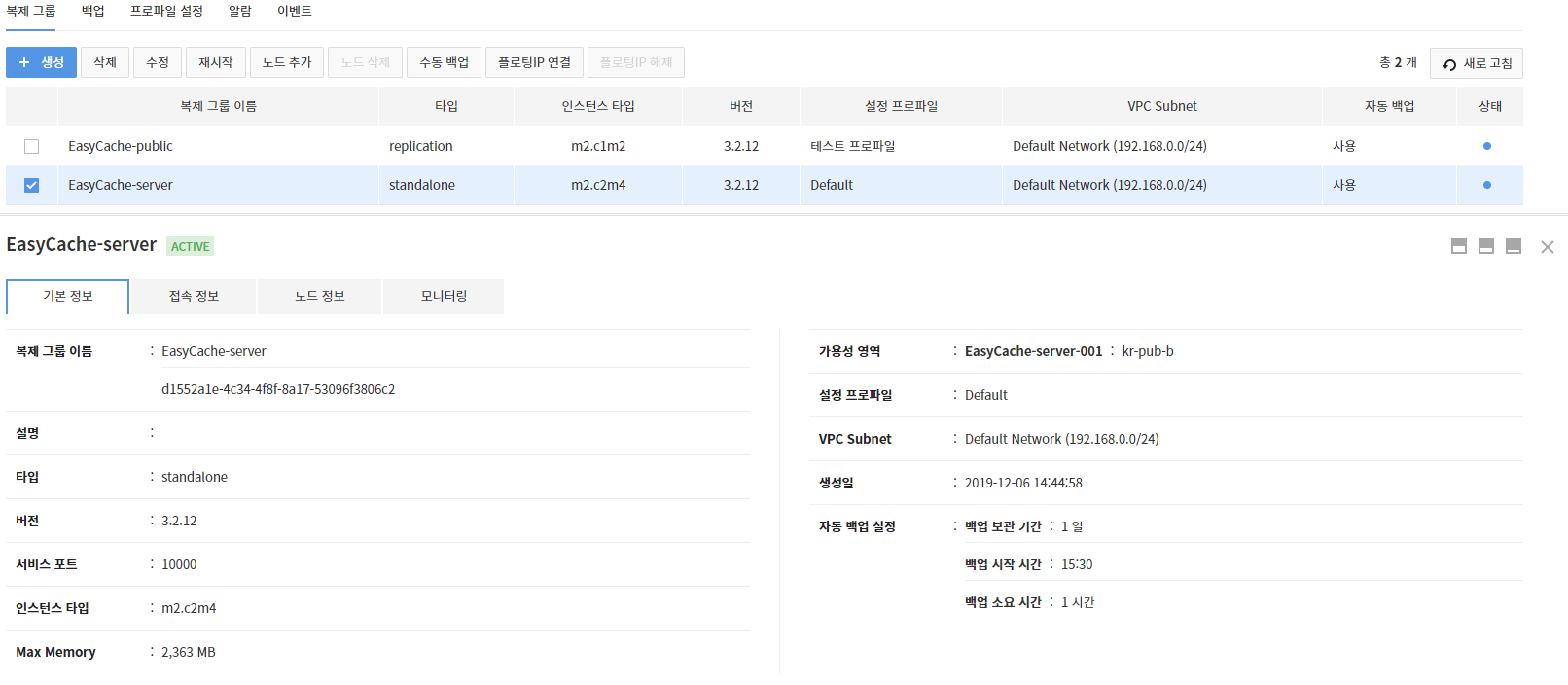

기본 정보

생성된 복제 그룹을 선택하고 기본 정보 탭을 누르면 복제 그룹의 상세 정보를 확인할 수 있습니다.


확인할 수 있는 항목은 다음과 같습니다.

  • 복제 그룹 이름, 설명, 타입, 버전, 서비스 포트, 인스턴스 타입
  • Max Memory(최대 메모리), 가용성 영역, 설정 프로필
  • VPC Subnet(서브넷), 생성일, 자동 백업 설정, 노드 수
  • TLS 인증서 사용 여부, TLS 서비스 포트, TLS 인증서 이름

Replica 노드가 있을 경우에 확인할 수 있는 항목은 아래와 같습니다.

  • 마스터 다운 판정 시간

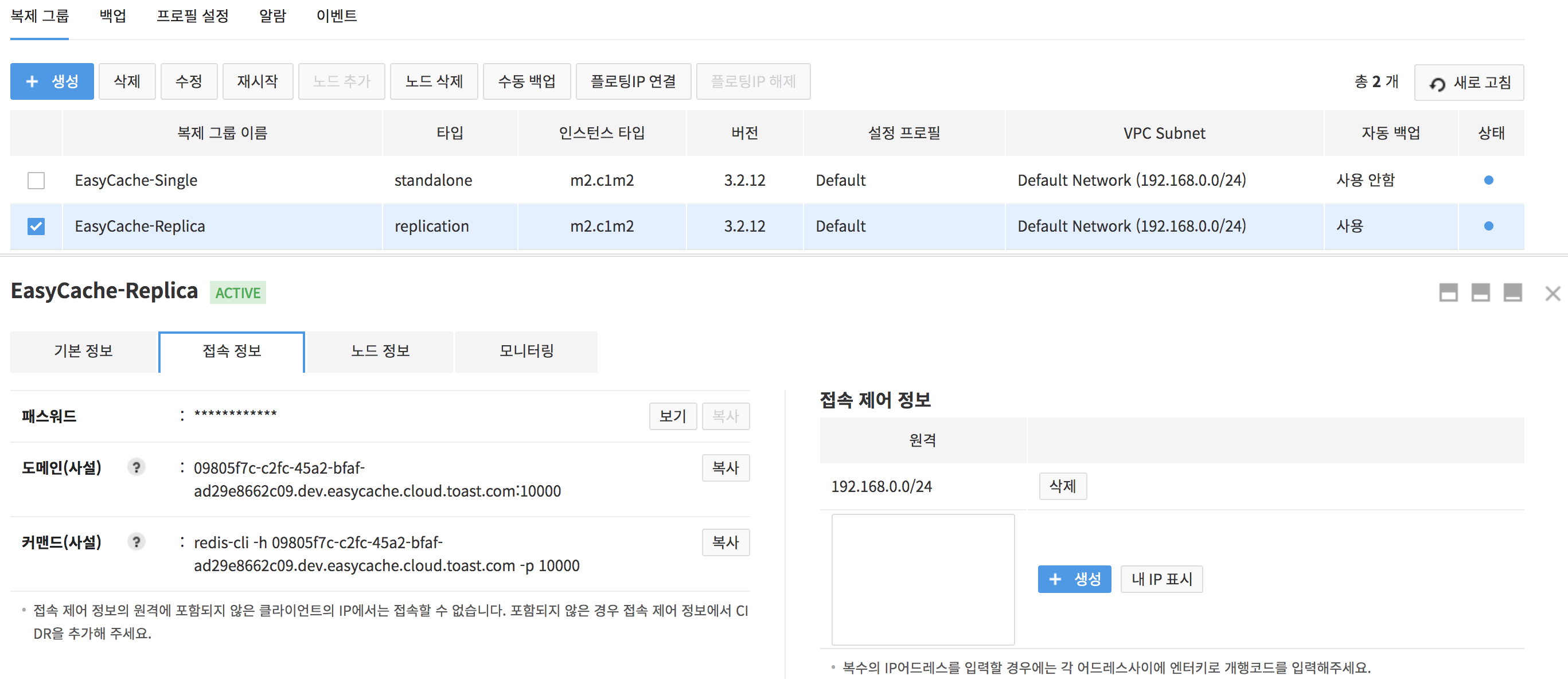

복제 그룹 접속

생성된 복제 그룹을 선택하고 접속 정보 탭을 누릅니다.


  • 암호화된 비밀번호를 보려면 보기 버튼을 클릭합니다.
  • 복사버튼을 누르면 비밀번호를 복사할 수 있습니다.
  • 접속 가능한 도메인 정보를 확인할 수 있습니다.
  • 공인 도메인을 설정하지 않은 Redis 노드는 외부에서 접근할 수 없습니다.
  • 복사버튼을 누르면 도메인을 복사할 수 있습니다.
  • TLS 인증서를 사용한 복제 그룹의 경우 아래의 옵션을 추가해야 합니다.
    • --tls: TLS 사용 여부를 결정합니다.
    • --cert {공개 키 경로}: 접속에 사용할 인증서에서 추출한 공개 키를 입력합니다.
    • --key {비밀 키 경로}: 접속에 사용할 인증서에서 추출한 비밀 키를 입력합니다.
    • --cacert {CA 키 경로}: 접속에 사용할 인증서에서 추출한 CA 키를 입력합니다.
    • redis는 공개 키, 비밀 키 및 CA 공개 키를 모두 필요로 합니다. 따라서 사용할 인증서에는 해당 키가 모두 포함되어야 하며, 해당 키를 생성하는 방법은 Certificate Manager > 문제 해결 가이드를 참조하십시오.
ex) redis-cli -h {IP or 도메인} -p {TLS 서비스 포트} --tls --cert {공개 키 경로} --key {비밀 키 경로} --cacert {CA 키 경로}
  • 접속 정보는 같은 VPC Subnet으로 연결된 노드의 애플리케이션에서 사용할 수 있습니다.
  • 커맨드는 같은 VPC Subnet으로 연결된 노드에서 실행할 수 있습니다.
  • 접속 제어 정보: 복제 그룹에 접근 가능한 사용자를 CIDR 형식으로 입력합니다.
    • 내 IP 표시: 로컬 IP가 CIDR 형식으로 표시됩니다.
    • 생성 버튼을 누르면 등록됩니다.
    • 접속 제어 정보에 등록되지 않은 IP는 접속할 수 없습니다.

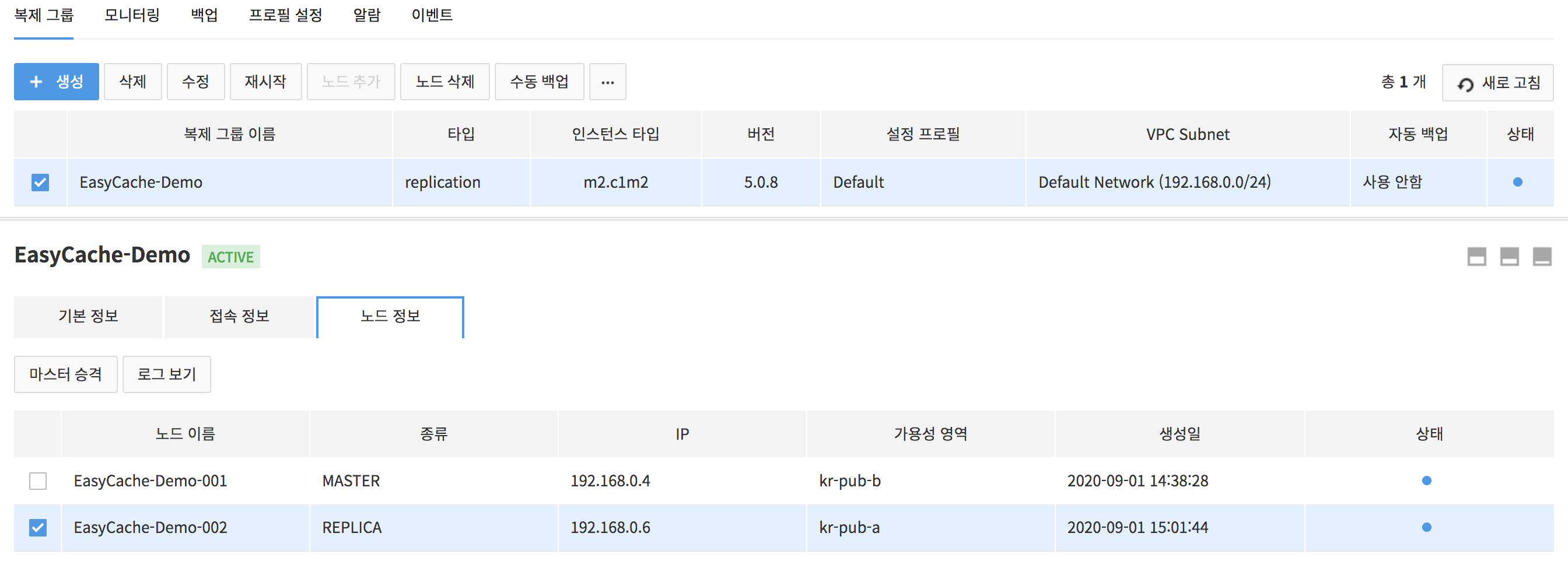

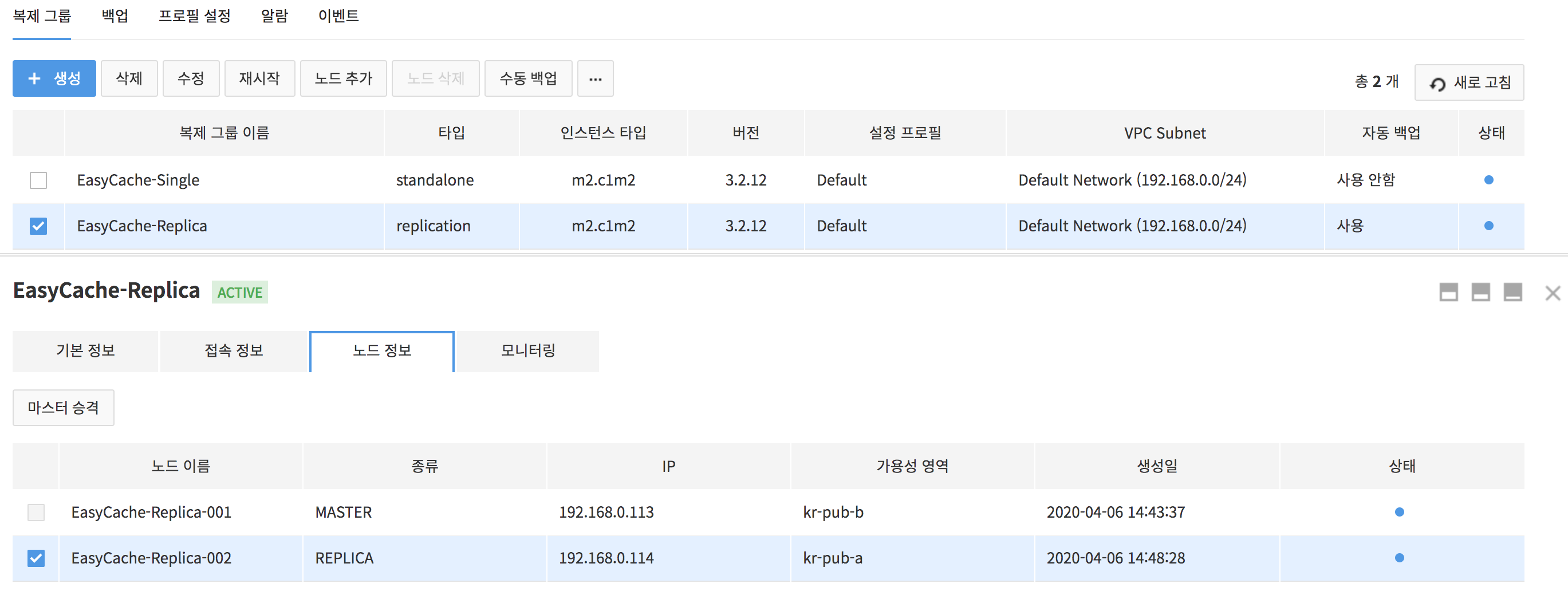

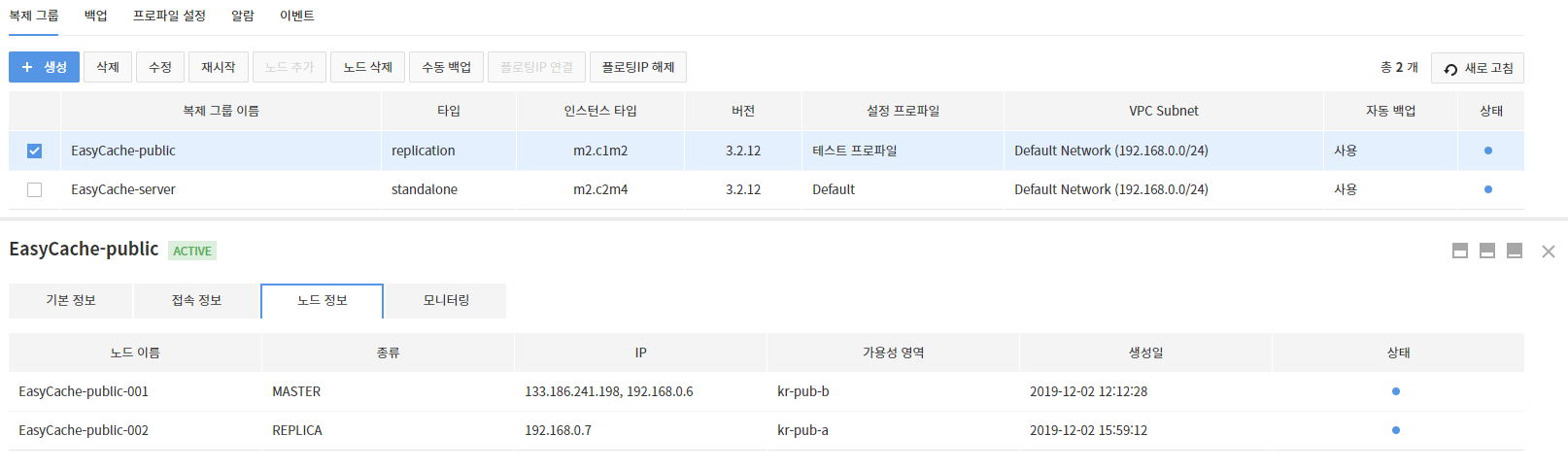

노드 정보

생성된 복제 그룹을 선택하고 노드 정보 탭을 누르면 복제 그룹 노드의 상세 정보와 로그를 확인할 수 있습니다.


  • 확인할 수 있는 항목은 다음과 같습니다.
    • 노드 이름, 종류, IP, 가용성 영역, 생성일, 상태
  • 노드의 로그를 보려면 로그 보기 버튼을 클릭합니다.
로그 보기

각 노드에서 최대 1개월간의 로그를 검색할 수 있습니다.


  • 1시간, 24시간, 1주, 지정 버튼을 클릭해 검색 기간을 변경할 수 있습니다.
  • 지정 버튼을 클릭하면 나타나는 캘린더에서 원하는 검색 기간을 지정할 수 있습니다.
  • 현재 시간 버튼을 클릭하면 현재 시간을 기준으로 선택한 검색 기간을 재검색합니다.
  • 현재 시간 버튼의 오른쪽에 있는 화살표 버튼을 클릭하면 검색 기간 만큼의 이전 시간, 이후 시간을 검색할 수 있습니다.
  • 전체 화면 보기 버튼을 클릭하면 새 창에서 1개월간의 모든 로그를 확인할 수 있습니다.

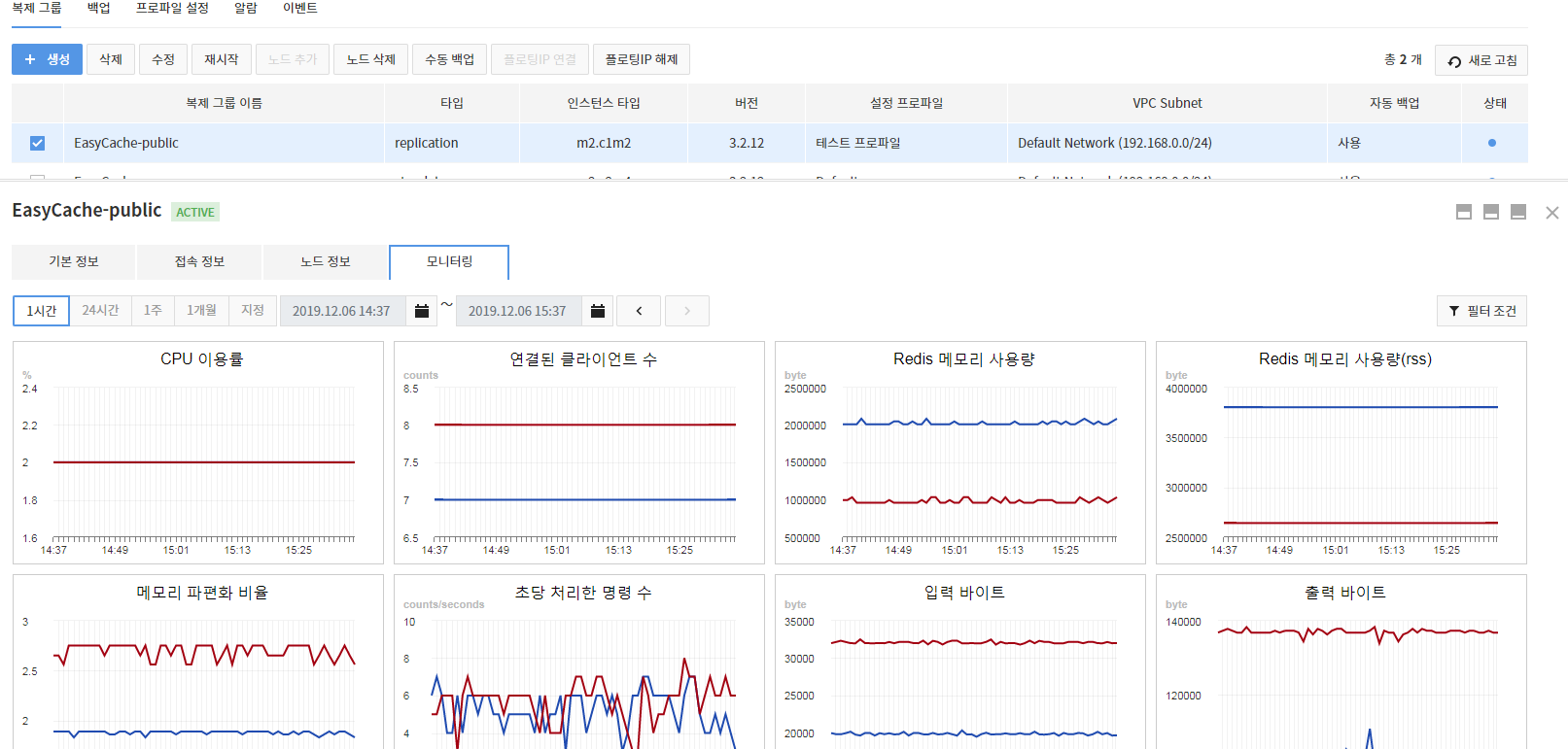

모니터링

EasyCache는 Redis 운영 및 사용에 필요한 모니터링 항목을 1분 마다 수집하고 있으며, 수집한 데이터를 차트로 보여줍니다.


  • 1시간, 24시간 등의 버튼을 누를 때마다 현재 시각을 기준으로 계산하여 갱신합니다.
    • 1시간 버튼은 1분마다 수집한 데이터를 차트에 표시합니다.
    • 12시간 버튼은 수집한 데이터의 10분간의 평균값을 차트에 표시합니다.
    • 24시간 버튼은 수집한 데이터의 10분간의 평균값을 차트에 표시합니다.
    • 1개월 버튼은 수집한 데이터의 6시간의 평균값을 차트에 표시합니다.
    • 지정 버튼을 클릭해 직접 검색 기간을 지정할 수 있습니다.
  • 캘린터를 클릭하여 검색 시점을 지정할 수 있습니다.
    • 캘린더에서 날짜나 시간을 선택하여도 선택한 검색 기간은 유지됩니다.
  • 현재 시간 버튼을 클릭하면 현재시간을 기준으로 선택한 검색 기간을 재검색 합니다.
  • 현재 시간 버튼의 오른쪽에 있는 화살표 버튼을 이용하여 검색 기간 만큼의 이전 시간, 이후 시간을 검색할 수 있습니다.
  • 복제 그룹 드롭다운에서 차트를 표시할 복제 그룹을 선택할 수 있습니다.
  • 자동 갱신 을 체크하면 60초 마다 차트 데이터를 갱신합니다.
  • 차트를 클릭하면 차트를 확대하여 표시할 수 있습니다.
  • 확대한 차트에서는 통계와 집계 기간을 변경하여 표시할 수 있습니다.
    • 통계 방법은 합산 데이터를 표시할 경우 사용되며 집계 기간이 1분이 경우에는 로우 데이터를 사용하므로 통계를 변경하여도 같은 값을 표시하게 됩니다.
  • 모니터링 데이터 보존 기간은 40일입니다.

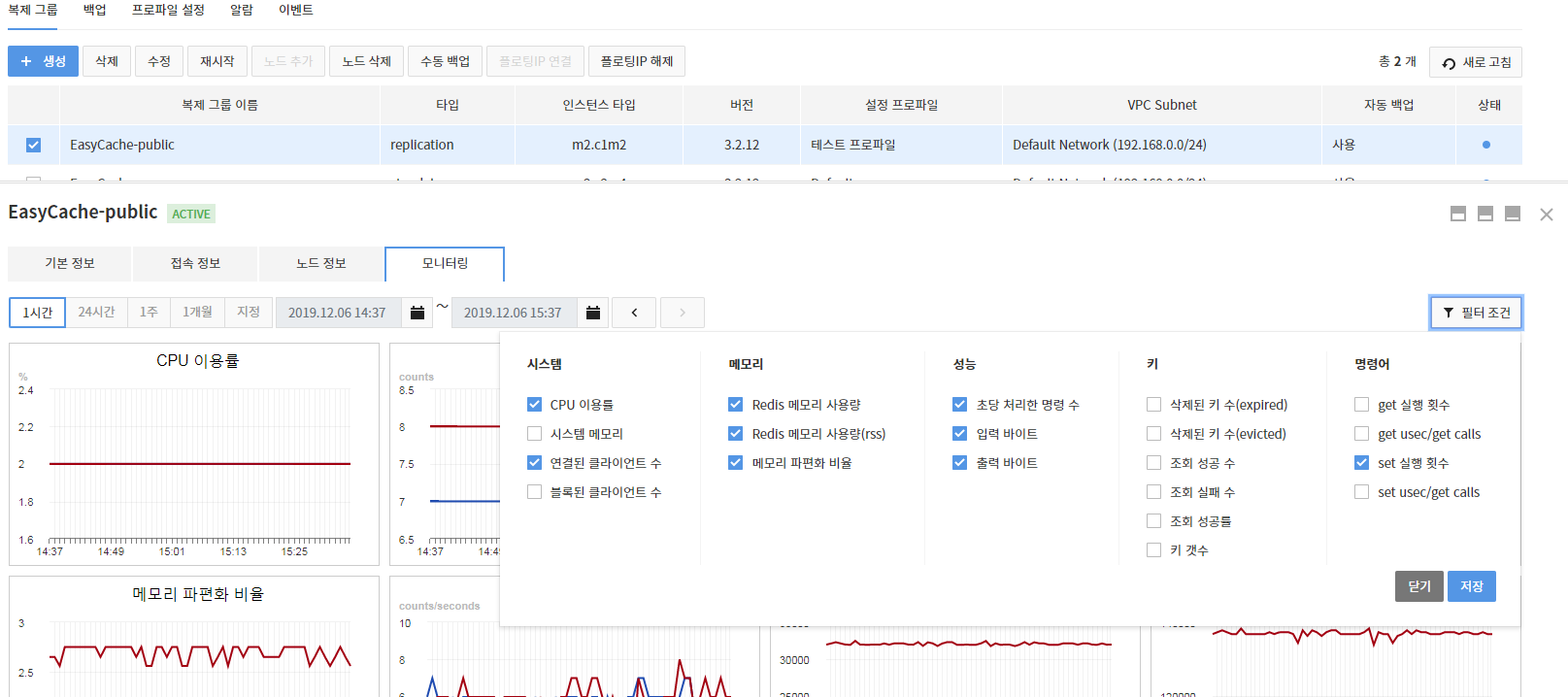

monitoring_002.PNG * 모니터링 항목은 필터 조건에서 원하는 항목만을 표시하도록 선택할 수 있습니다. * 모니터링 항목은 다음과 같습니다. * CPU 이용률 * 시스템 메모리 * 연결된 클라이언트 * 블록된 클라이언트 * Redis 메모리 사용량 * Redis 메모리 사용량(rss) * 메모리 파편화 비율 * 초당 처리한 명령 수 * 입력 바이트 * 출력 바이트 * 만료된 키 수(expired) * 삭제된 키 수(evicted) * 조회 성공 수 * 조회 실패 수 * 조회 성공률 * 키 개수 * get 실행 횟수 * get usec/get calls * set 실행 횟수 * set usec/get calls

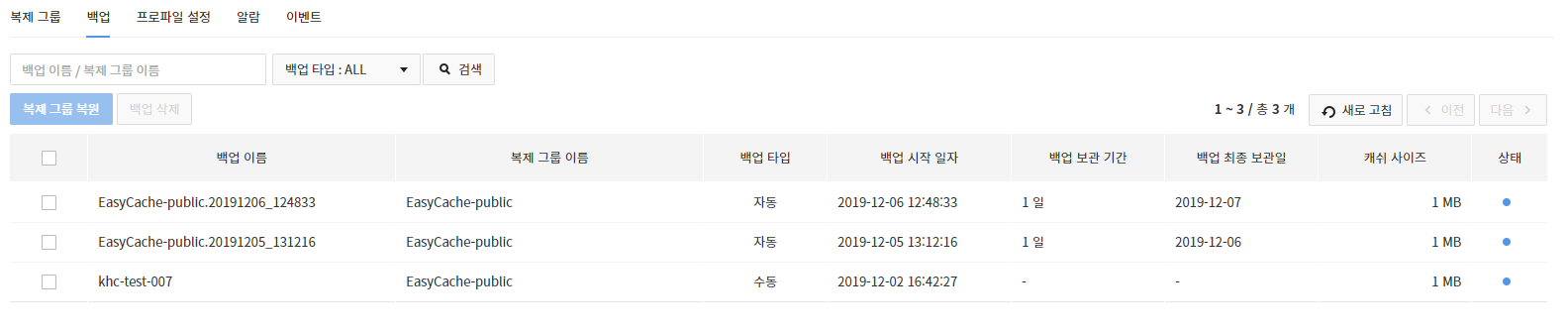

백업

백업 탭에서 백업과 백업 삭제 등을 할 수 있습니다. 백업 중에는 성능이 저하될 수 있으므로 서비스 부하가 적은 시간에 백업하는 것이 좋습니다.


  • 백업 파일을 하나 또는 여러 개 선택해 삭제할 수 있습니다.
  • 검색어란에 백업 이름 또는 복제 그룹 이름을 입력하고 검색을 누르면 결과가 나타납니다.
  • 새로 고침을 눌러 백업 파일 목록을 갱신해 정보를 확인할 수 있습니다.

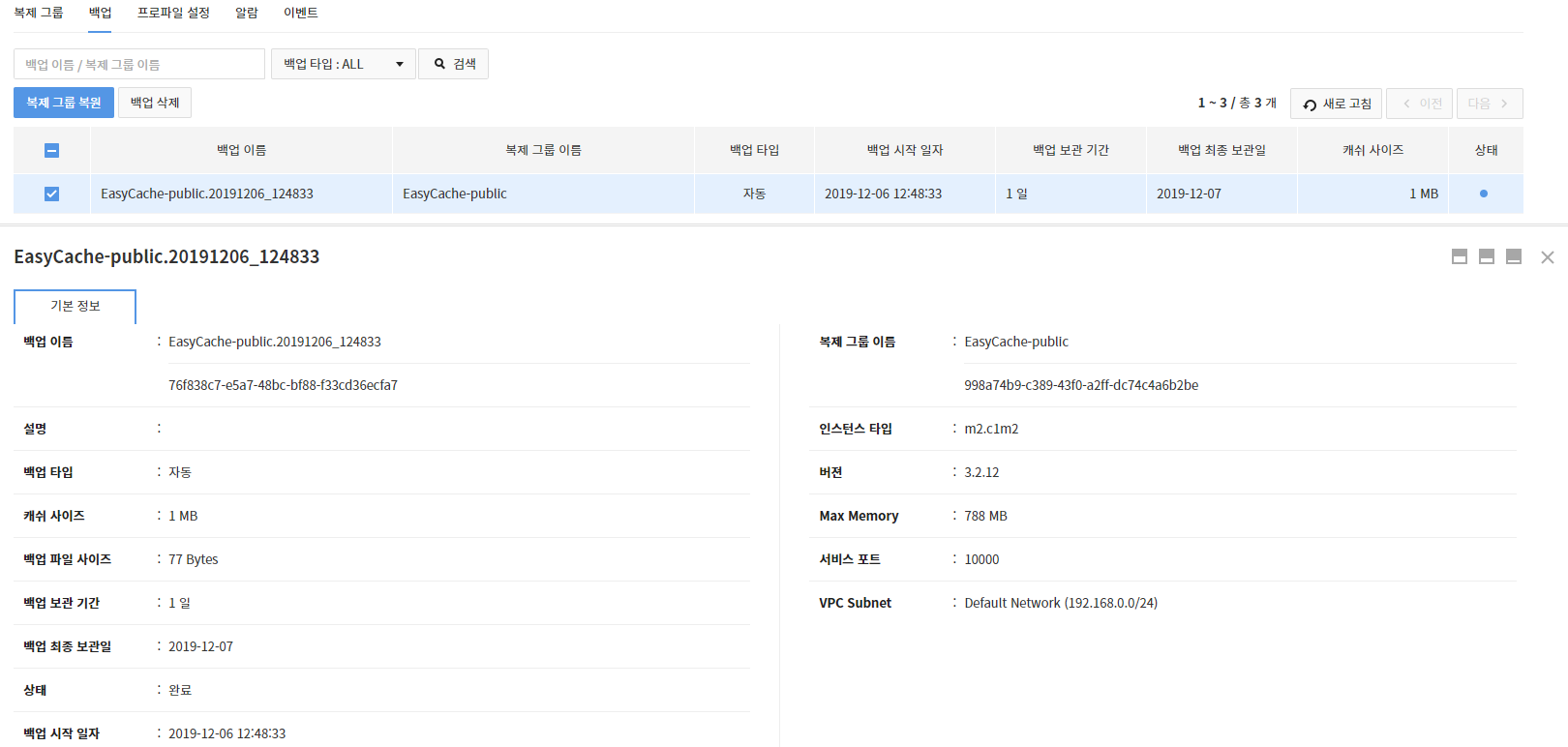

  • 기본 정보에서 백업 파일 상세 내용과 복제 그룹의 상세 내용을 확인할 수 있습니다. backup_002.PNG

    • 백업 파일 상세
      • 백업 이름, 설명, 타입, 캐시 크기, 백업 파일 크기, 백업 보관 기간, 백업 최종 보관일, 상태, 백업 시작 일자
    • 복제 그룹 상세
      • 복제 그룹 이름, 인스턴스 타입, 버전, Max Memory(최대 메모리), 서비스 포트, VPC Subnet

복원

보관된 백업 파일을 이용해 메모리 데이터를 복원할 수 있습니다.

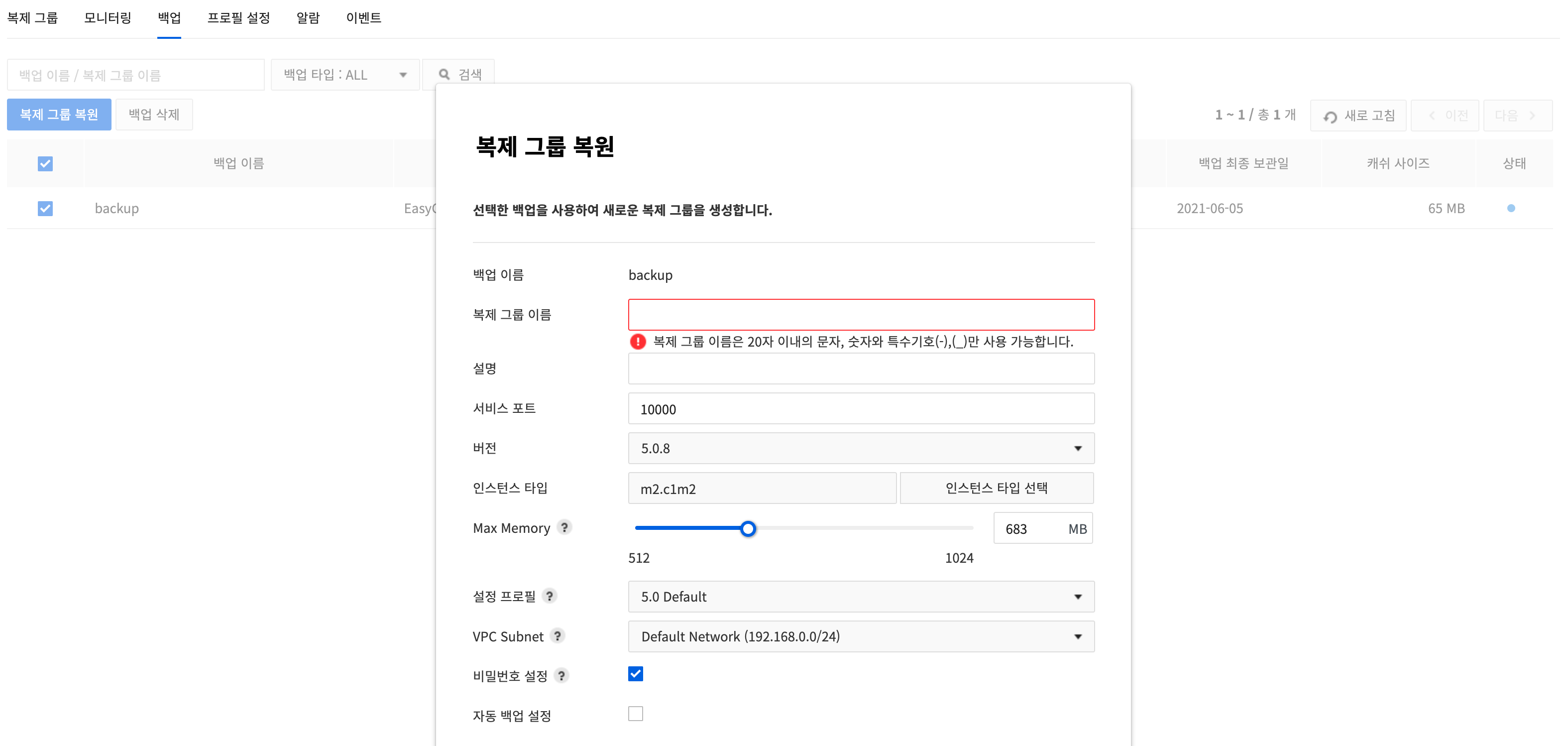

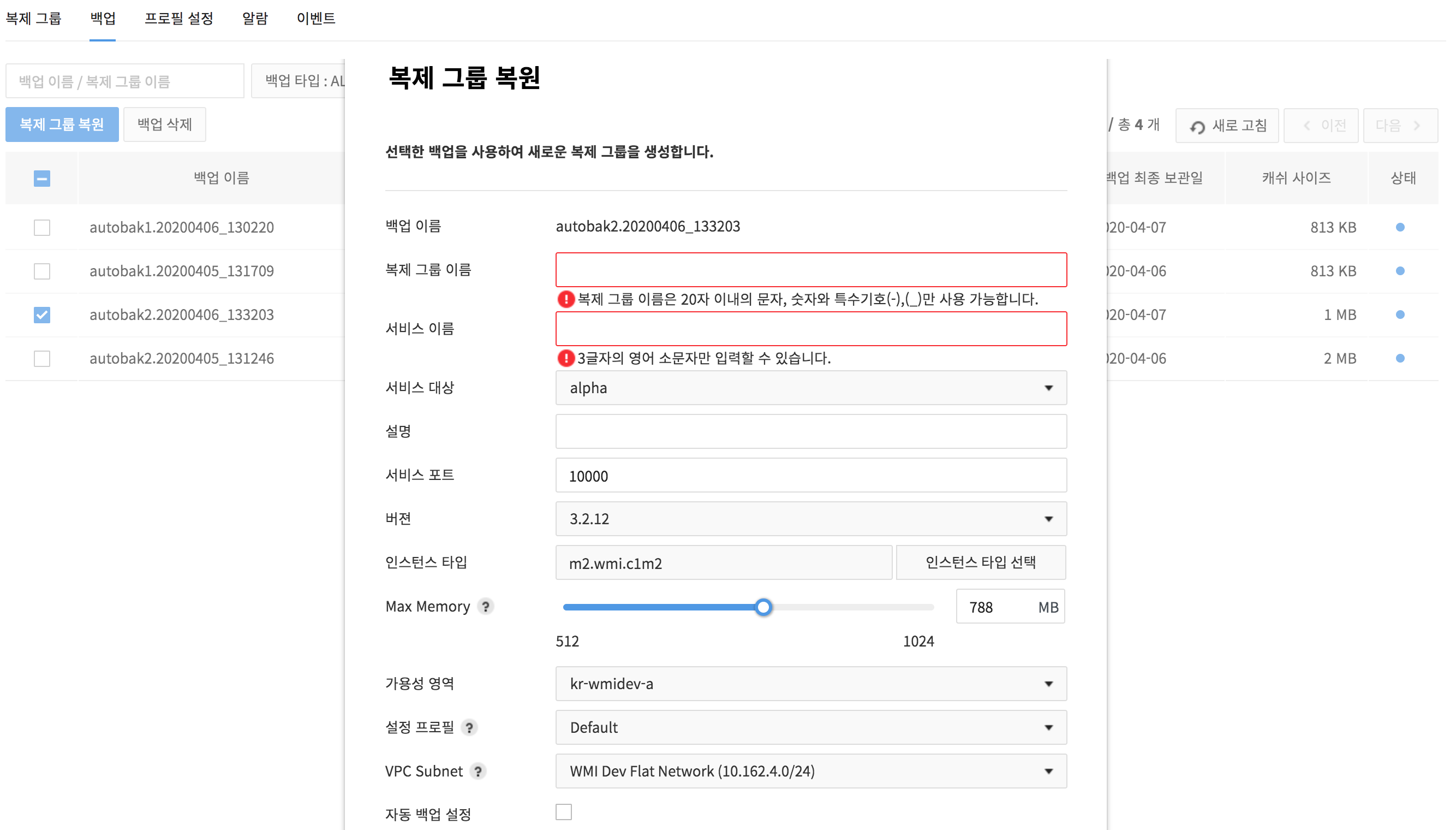

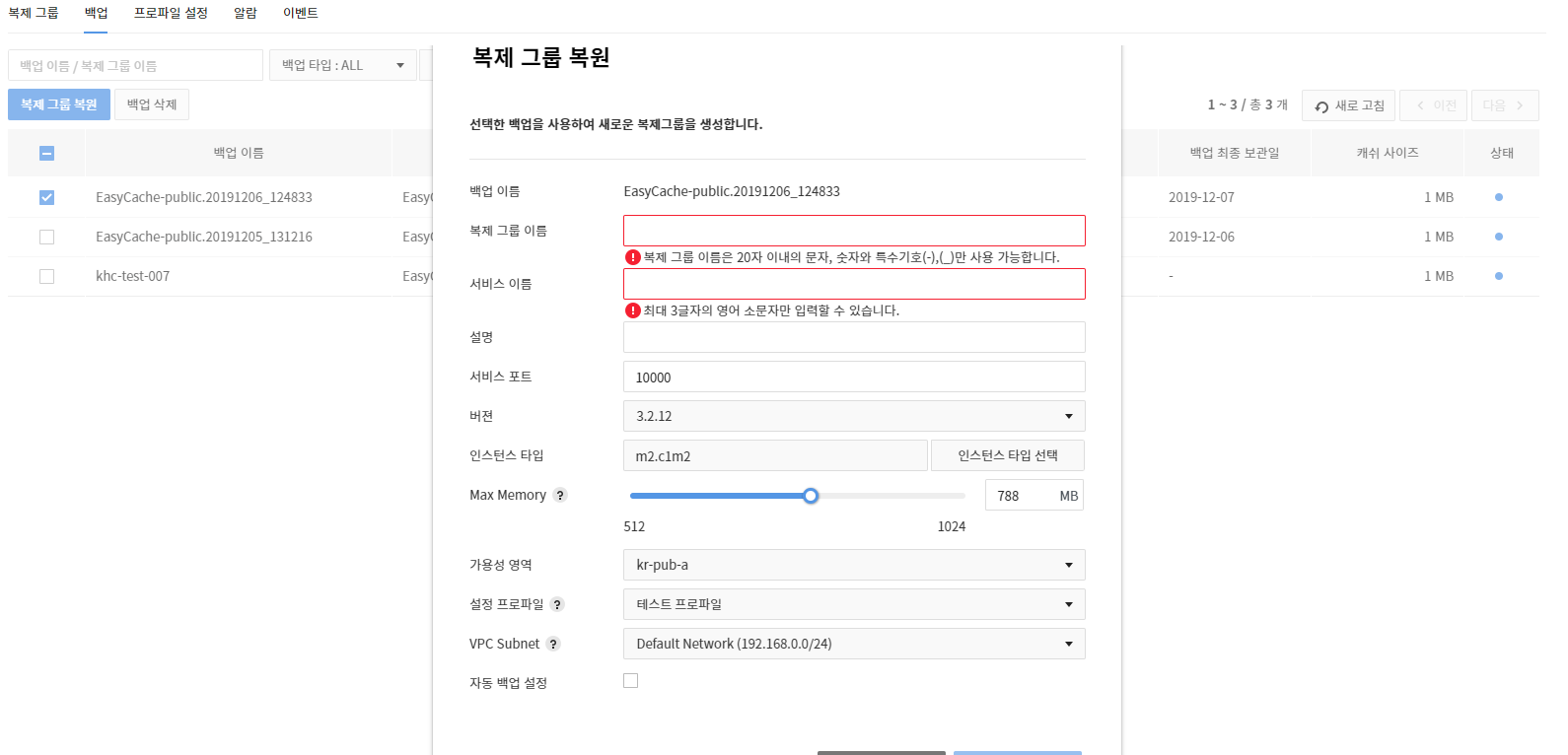

신규 복제 그룹 복원

  • 복원하려면 백업 파일을 선택하고 신규 복제 그룹 복원을 클릭합니다. 복원 시 원본 노드를 변경하지 않고 같은 사양 또는 다른 사양의 새 노드를 생성할 수 있습니다. restore_001.PNG

  • 신규 복제 그룹 복원 대화 상자에서 다음 항목을 입력하고 생성 버튼을 클릭합니다. 생성된 복제 그룹은 복제 그룹 탭에서 확인할 수 있습니다.

    • 백업 이름: 복원할 백업 파일 이름
    • 복제 그룹 이름: 복제 그룹 이름을 입력합니다.
    • 설명: 복제 그룹의 설명을 입력합니다.
    • 서비스 포트: 백업 대상이 된 복제 그룹의 포트가 표시됩니다.
      • Redis의 포트 번호를 변경할 수 있습니다.
      • 10000~12000 사이로 설정할 수 있습니다.
    • 버전: 백업 대상이 된 복제 그룹의 Redis 버전이 표시됩니다.
    • 인스턴스 타입: 백업 대상이 된 복제 그룹의 사양이 표시됩니다.
      • 백업의 캐시 크기보다 큰 인스턴트 타입만 표시됩니다.
      • 인스턴트 타입을 변경할 수 있습니다.
    • Max Memory: 최대 메모리를 조정해 동기화나 백업 실행 시 메모리 부족을 예방할 수 있습니다.
      • Redis 서버에 사용할 최대 메모리의 용량을 변경할 수 있습니다.
      • 최대 메모리 용량을 변경할 수 있어 필요할 때 관리용 메모리의 용량도 유연하게 확보할 수 있습니다.
    • 설정 프로필: 백업 대상이 된 복제 그룹의 Redis 설정 파일이 표시됩니다.
      • 설정 프로필을 추가해 변경할 수 있습니다.
    • VPC Subnet: 백업 대상이 된 복제 그룹의 VPC Subnet이 표시됩니다.
      • 사설(private) 네트워크 통신을 원하는 Compute & Network 서비스의 서브넷을 선택할 수 있습니다.
    • 자동 백업 설정: 자동 백업 사용 여부를 선택합니다.
      • 백업 보관 기간: 1일부터 최대 30일까지 보관할 수 있습니다.
      • 백업 시작 시간: 백업 시작 시각을 지정합니다. 30분 단위로 지정할 수 있습니다.
      • 백업 지연 시간: 백업 시작 시각부터 지정한 시간 사이의 임의의 시점에 시작합니다. 3시간까지 지정할 수 있습니다.

기존 복제 그룹 복원

  • 복원하려면 백업 파일을 선택하고 기존 복제 그룹 복원을 클릭합니다. 선택한 복제 그룹의 데이터를 백업 데이터로 변경합니다. restore_002.PNG

  • 복제 그룹의 복원 중에는 노드를 사용할 수 없으며, 기존 데이터는 삭제됩니다. 진행 상황은 이벤트에서 확인할 수 있습니다.

  • 이용 불가 상태의 복제 그룹은 선택할 수 없으며, 복제 그룹의 maxmemory가 백업의 캐시 사이즈보다 커야 합니다.
  • 백업이 만들어진 복제 그룹의 버전과 동일하거나, 버전이 높은 복제 그룹에만 복원할 수 있습니다.

설정 프로필

설정 프로필 생성

변경이 가능한 Redis의 설정을 프로필 형태로 등록해 관리할 수 있습니다.

  1. 프로필로 등록하려면 프로필 설정 탭에서 프로필 생성 버튼을 클릭합니다.
  2. 프로필 생성 대화 상자에서 프로필 이름, 설명, 프로필 적용 버전을 선택할 수 있습니다.


  1. 상세 설정을 클릭하여 프로필 설정을 항목 별로 변경 할 수 있습니다. 변경 없이 프로필을 등록하면 기본 설정을 사용합니다.


  1. 생성 버튼을 클릭하여 프로필을 등록할 수 있습니다.

    • 등록한 프로필 정보를 수정하면 이용 중인 노드에도 반영됩니다.

    • 등록한 프로필을 삭제할 수 있습니다. 단, 이용 중인 노드가 있는 프로필은 삭제할 수 없습니다.

    • 등록한 프로필을 복사하여 사용할 수 있습니다. 또한 복사할때 항목 값을 변경할 수 있습니다.

    • 기본 설정 정보가 있는 기본 프로필을 제공합니다.

    • 기본 프로필은 수정, 삭제할 수 없습니다.

    • 프로필의 상태를 확인할 수 있습니다.

상태 설명
정상 프로필을 수정, 삭제할 수 있습니다.
변경 적용 중 프로필을 변경했고 변경 내용을 각 노드에 전파 중인 상태입니다.
변경 내용의 전파가 끝나면 상태는 정상으로 변경됩니다.
변경 중 상태에서는 복제 그룹을 작성, 수정, 삭제할 수 없습니다.
이용 중 프로필을 이용하여 작성, 변경 중인 복제 그룹이 있는 상태입니다.
복제 그룹의 작성, 완료 후 상태는 정상으로 변경됩니다.
프로필이 이용중인 상태에서는 프로필을 작성, 수정할 수 없습니다.
제약 사항
  • 설정 정보는 프로필을 생성할 때 상세 정보 설정 버튼을 클릭하거나, 프로필을 수정 또는 복사할 때 변경할 수 있습니다.
  • 범위를 벗어난 값을 입력하거나 적절하지 않은 항목값을 입력하면 장애가 발생할 수 있습니다.
  • 항목값의 범위나 적절한 입력값은 Redis 문서 를 참고하시기 바랍니다.

프로필 상세

프로필 상세 정보를 확인할 수 있습니다.


  • 프로필 상세 정보
    • 항목 이름
    • 기입 예: 항목의 입력 예시
    • 항목 값: 실제 설정된 값
    • 설명: 항목에 대한 설명
  • 프로필 항목
    • hash-max-ziplist-entries
    • hash-max-ziplist-value
    • latency-monitor-threshold
    • list-compress-depth
    • list-max-ziplist-size
    • maxmemory-policy
    • maxmemory-samples
    • set-max-intset-entries
    • slowlog-log-slower-than
    • slowlog-max-len
    • tcp-keepalive
    • timeout
    • zset-max-ziplist-entries
    • zset-max-ziplist-value
    • replica-ignore-maxmemory(Redis 5.0 추가)
    • lazyfree-lazy-eviction(Redis 5.0 추가)
    • lazyfree-lazy-expire(Redis 5.0 추가)
    • lazyfree-lazy-server-del(Redis 5.0 추가)
    • repl-backlog-size(Redis 5.0 추가)
    • stream-node-max-bytes(Redis 5.0 추가)
    • stream-node-max-entries(Redis 5.0 추가)
    • client-query-buffer-limit(Redis 5.0 추가)
    • proto-max-bulk-len(Redis 5.0 추가)
    • activedefrag(Redis 5.0 추가)
    • active-defrag-ignore-bytes(Redis 5.0 추가)
    • active-defrag-threshold-lower(Redis 5.0 추가)
    • active-defrag-threshold-upper(Redis 5.0 추가)
    • active-defrag-cycle-min(Redis 5.0 추가)
    • active-defrag-cycle-max(Redis 5.0 추가)
    • active-defrag-max-scan-fields(Redis 5.0 추가)
    • active-expire-effort(Redis 6.0 추가)
    • lazyfree-lazy-user-del(Redis 6.0 추가)

알람

EasyCache에서는 원하는 리소스에서 발생하는 특정 이벤트의 알람을 수신 그룹에 전달할 수 있습니다.

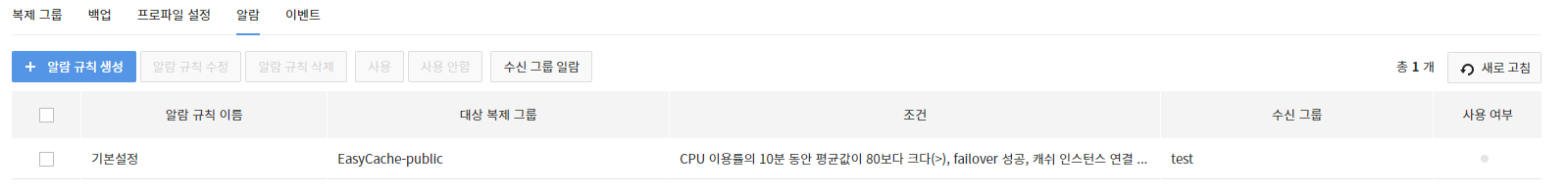

알람 규칙

알람 발생 조건과 대상, 수신 그룹을 지정합니다. 1. 원하는 알람을 설정하려면 알람 탭에서 알람 규칙 생성 버튼을 클릭합니다.

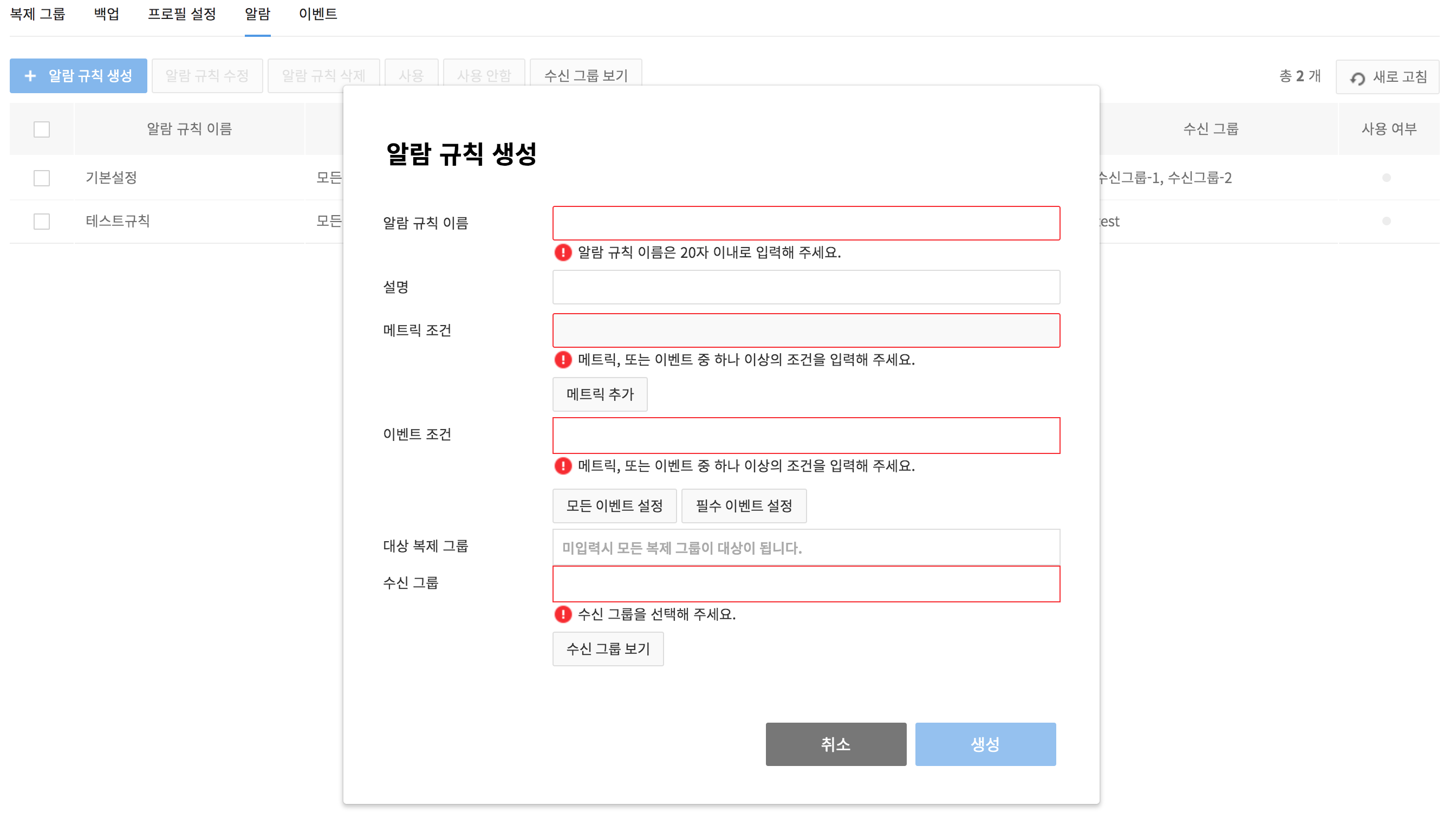

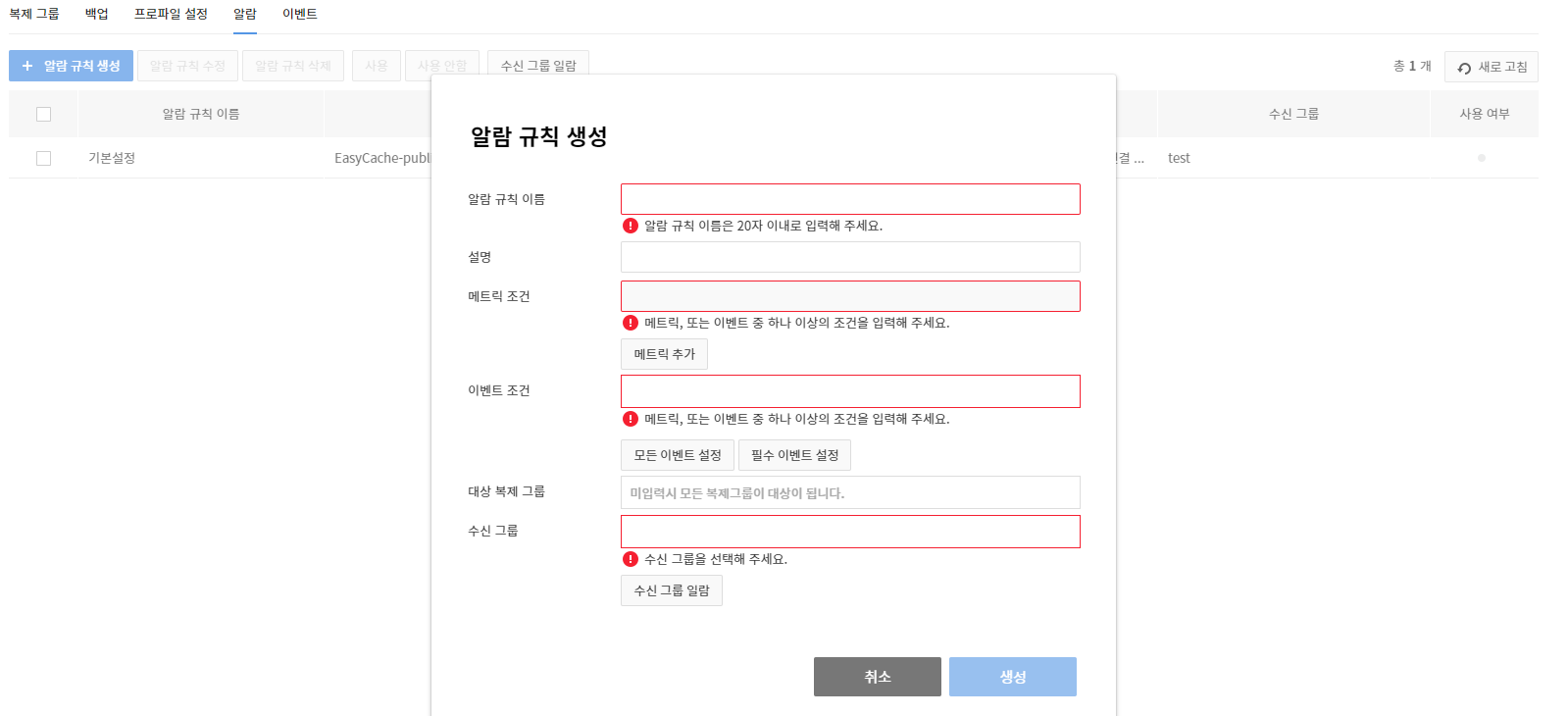

  1. 알람 규칙 생성 대화 상자에서 알람 발생 조건과 알람을 수신할 수신 그룹을 지정합니다. eve_001.PNG

  2. 알람 발생 조건에는 메트릭 조건이벤트 조건, 2가지가 있습니다.

    • 메트릭 조건: 캐시 인스턴스에서 수집한 각종 성능 지푯값(모니터링 항목 참조)을 이용해 알람 조건을 지정하며 다음과 같은 조건을 지정할 수 있습니다.
      • 메트릭 이름, 연산자, 집계의 종류, 평가의 빈도, 임곗값
    • 이벤트 조건: 서비스 내에서 발생하는 모든 이벤트 중에서 알람을 받고 싶은 이벤트(이벤트 항목 참조)를 지정할 수 있습니다.
  3. 메트릭 조건이벤트 조건에 필요한 설정을 결정하기 어렵다면, 알람 템플릿 에서 제공하는 기본 템플릿을 이용할 수 있습니다.

    • 기본-Standalone: standalone으로 운영 중인 복제 그룹에 추천하는 알람 발생 조건
    • 기본-HA: replication으로 운영 중인 복제 그룹에 추천하는 알람 발생 조건
  4. 수신 그룹 보기을 클릭해 수신 그룹을 확인 또는 추가할 수 있습니다.

  5. 작성한 알람 규칙은 기본적으로는 모든 복제 그룹이 대상입니다. 특정 복제 그룹용으로 알람 규칙을 작성하려면 대상 복제 그룹에 복제 그룹을 지정합니다.

  6. 설정 후 생성 버튼을 클릭합니다.

생성한 알람 규칙은 알람 기능을 '사용 안 함'으로 변경해 일시적으로 끌 수 있습니다. 알람 규칙은 모든 리전에 동일하게 적용됩니다.

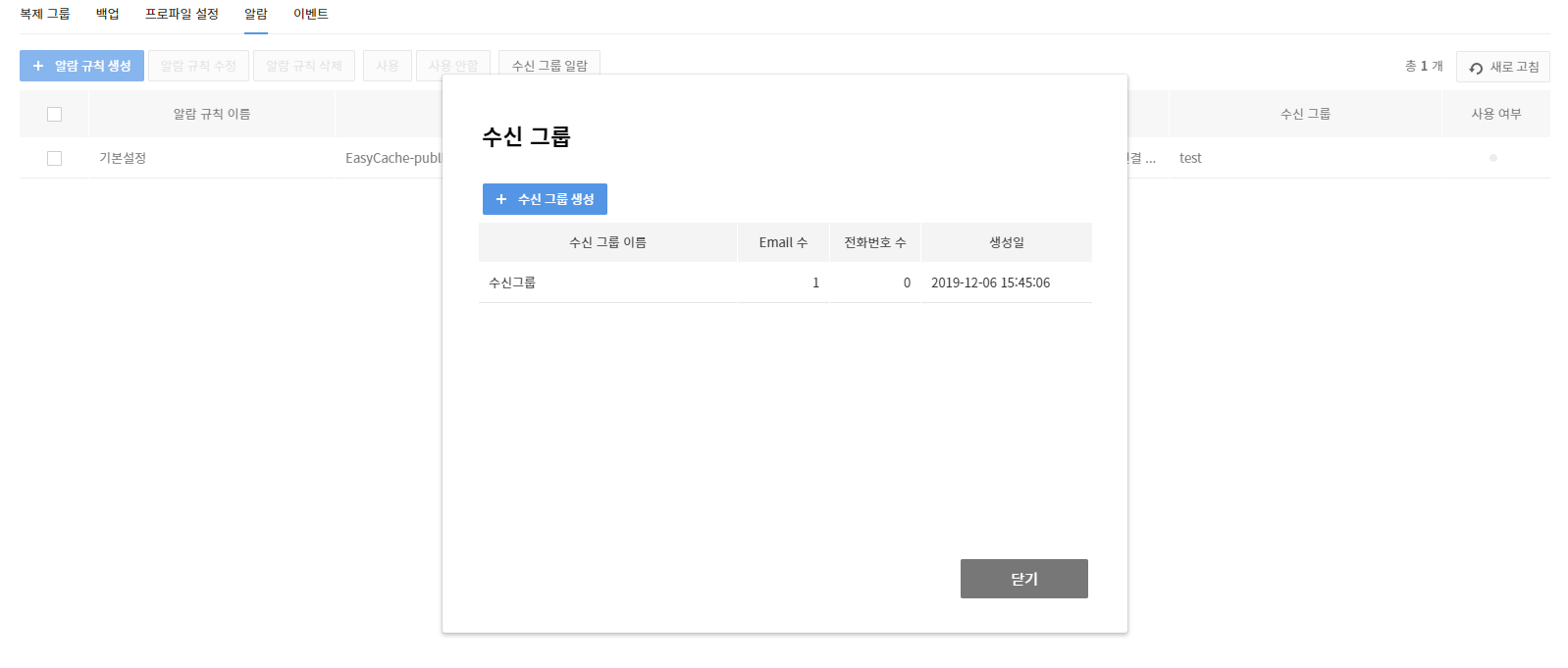

수신 그룹

알람을 받을 수신자를 그룹으로 만들어서 관리할 수 있습니다.


  • 수신 그룹을 확인하려면 수신 그룹 보기 버튼을 클릭합니다.
  • 원하는 수신 그룹이 없다면 수신 그룹 생성 버튼을 클릭해 새로운 수신 그룹을 작성합니다.
  • 수신 그룹에서 지정할 수 있는 수신인은 프로젝트 멤버로 한정됩니다.
    • NHN Cloud 회원 정보에 등록한 메일 주소와 전화번호로 메일 또는 SMS를 보낼 수 있습니다.
  • 알람 규칙에서 사용 중인 수신 그룹을 삭제하면 다른 수신 그룹이 없는 알람 규칙의 경우 더이상 알람을 보내지 않게 되므로 주의해야 합니다.

생성한 수신 그룹은 모든 리전에서 동일하게 이용할 수 있습니다.

제약 사항
  • 알람 규칙의 대상 복제 그룹에 한 개의 복제 그룹만을 입력하고, 해당 복제 그룹을 복제 그룹 화면에서 삭제한 경우, 알람은 유일한 대상 복제 그룹이 없어져 이후부터는 모든 복제 그룹을 대상으로 인식합니다.
  • 알람 규칙의 수신 그룹에 한 개의 수신 그룹만 입력하고, 해당 수신 그룹을 수신 그룹 상세 화면에서 삭제한 경우, 알람은 유일한 수신 그룹이 없어져 이후부터는 알람을 보낼 수 없게 됩니다.
  • 복제 그룹 생성의 알람은 대상 복제 그룹이 있어도 모든 복제 그룹이 대상이 되어 알람을 보냅니다.
  • 프로젝트에 새로운 사용자를 추가할 경우 수신 그룹의 프로젝트 유저 목록에 동기화되기까지 1시간 정도의 대기 시간이 발생할 수 있습니다.
  • 알람 규칙의 대상 복제 그룹에 특정 복제 그룹을 지정해도 다른 리전에서는 복제 그룹이 지정되지 않은 상태로 알람 규칙이 동기화돼 모든 복제 그룹에 알람 규칙이 적용됩니다.

이벤트

  1. 이벤트 탭을 선택합니다.

  2. EasyCache는 복제 그룹에서 발생한 의미 있는 이벤트를 자동으로 남깁니다.

  3. 검색어란에 검색할 단어를 입력하고 검색 버튼을 클릭하면 이벤트의 리소스 이름과 설명을 대상으로 검색한 결과가 나타납니다.


  • 시간, 날짜별로 검색할 수 있습니다.
  • 이벤트 데이터 보존 기간은 1개월입니다.
  • 이벤트 타입은 어떤 리소스에서 발생한 이벤트인지를 뜻합니다.
    • ALL: NODE와 REPLICATION_GROUP 관련된 이벤트입니다.
    • NODE: NODE에 관련된 이벤트입니다.
    • REPLICATION_GROUP: REPLICATION_GROUP에 관련된 이벤트입니다.
    • PROFILE: PROFILE에 관련된 이벤트입니다.
이벤트 항목
타입 이벤트 이벤트 상세
복제 그룹 삭제 시작, 실패, 종료
생성 시작, 실패, 종료
수정 시작, 실패, 종료
재시작 시작, 실패, 종료
그룹 인스턴스 변경 시작, 실패, 종료
데이터 가져오기 시작, 유저 Object Storage Service 설정 실패, 데이터 파일 다운로드 실패, 지원하지 않는 파일 형식, 가져올 수 없는 RDB 버전, Max memory 부족, 손상된 파일, 노드 재시작 실패, 레플리카 동기화 실패, 종료
데이터 내보내기 시작, 유저 Object Storage Service 설정 실패, 데이터 파일 작성 실패, 데이터 파일 업로드 실패, 종료
기존 복제 그룹 복원 시작, 데이터 파일 다운로드 실패, 지원하지 않는 파일 형식, 복원할 수 없는 RDB 버전, Max memory 부족, 손상된 파일, 노드 재시작 실패, 레플리카 동기화 실패, 종료
HA 설정 갱신 시작, 실패, 종료
버전 업그레이드 시작, 실패, 종료
마스터 변경 시작, 실패, 종료
공인 도메인 설정 시작, 실패, 종료
해제 시작, 실패, 종료
읽기 전용 도메인 설정 시작, 실패, 종료
해제 시작, 실패, 종료
캐시 인스턴스 연결 성공, 실패
노드 삭제 시작, 실패, 종료
추가 시작, 실패, 종료
상태 비활성화됨, 활성화됨
노드 인스턴스 변경 시작, 실패, 종료
프로필 수정 시작, 실패, 종료
자동 HA 삭제 시작, 종료
설정 시작, 실패, 종료
장애 조치(failover) 성공
백업 수동 백업 시작, 실패, 종료
자동 백업 시작, 실패, 종료

부록1. 하이퍼바이저 점검을 위한 EasyCache 재시작 가이드

  • EasyCache 노드를 재시작하려면 콘솔에 있는 재시작 기능을 사용해야 합니다.
  • 복제 그룹의 재시작 기능으로는 노드가 다른 하이퍼바이저로 이동하지 않습니다. 아래 가이드에 따라 콘솔에 있는 재시작 기능을 이용하시기 바랍니다.

1. 점검 대상으로 지정된 노드가 있는 프로젝트로 이동합니다.

2. 점검 대상 복제 그룹을 확인 합니다.

  • 복제 그룹 이름 옆에 !재시작 아이콘이 있는 복제 그룹이 점검 대상 노드가 포함된 복제 그룹 입니다.


  • !재시작 아이콘 위에 마우스 커서를 올리시면 자세한 점검 일정을 확인할 수 있습니다.


3. 점검 대상 노드의 타입을 확인합니다.

  • 노드 타입 별 재시작에 따른 서비스 영향은 아래와 같습니다.

    • MASTER: 복제 그룹 > 마스터 변경을 선택해 Master 노드를 Replica 노드로 변경한 뒤 재시작 기능을 이용할 수 있습니다. Standalone의 경우에는 변경하지 않고 이용할 수 있습니다.
    • REPLICA : 서비스에 영향은 없습니다.
    • HA : 재시작되는 동안에 장애 조치(failover) 보장이 되지 않고 장애 조치(failover) 이벤트가 발생할 수 있습니다.
  • 노드 이동으로 인해 서비스에 영향이 있다고 판단될 경우 NHN Cloud 고객 센터로 연락해 주시면 적합한 조치를 안내해 드리겠습니다.

4. 4. 점검 대상 복제 그룹을 선택하고 오른쪽에 표시된 !재시작 아이콘을 클릭하여 점검 노드를 재시작합니다.


  • 점검 노드가 여러 개일 때, 한 번에 노드 1개만 재시작됩니다. HA 노드 먼저 재식작되고, 이후 Replica 노드가 재시작됩니다.

  • Standalone의 경우 재시작을 하면 백업 시점의 데이터로 돌아가게 되며, 백업을 하지 않은 경우에는 데이터가 초기화 됩니다.

  • Replication의 Master 노드가 점검 대상이면 바로 이용할 수 없습니다. Master 노드를 Replica 노드로 변경한 뒤 재시작합니다.

5. 복제 그룹의 상태 표시등이 파란색으로 변하고, !재시작 아이콘이 사라질 때까지 대기합니다.

  • 복제 그룹이 재시작되는 동안에는 해당 복제 그룹은 조작을 할 수 없습니다.

부록2. 서버 점검을 위한 인터넷게이트웨이 재시작 가이드

  • 인터넷게이트웨이를 재시작하려면 콘솔에 있는 인터넷 게이트웨이 재시작 기능을 사용해야 합니다.
  • 아래 가이드에 따라 콘솔에 있는 재시작 기능을 이용하시기 바랍니다.

1. 점검 대상으로 지정된 인터넷 게이트웨이가 있는 프로젝트로 이동합니다.


2. 점검 대상 복제 그룹 탭을 확인 합니다.

  • 복제 그룹 탭의 가장 오른쪽에 있는 !인터넷 게이트웨이 재시작 아이콘을 확인합니다.
  • !인터넷게이트웨이 재시작 아이콘 위에 마우스 커서를 올리시면 자세한 점검 일정을 확인할 수 있습니다.


3. 점검 대상 복제 그룹의 오른쪽에 표시된 !인터넷 게이트웨이 재시작 아이콘을 클릭하여 점검 노드를 재시작합니다.


4. !인터넷 게이트웨이 재시작 아이콘이 사라질 때까지 대기합니다.

  • 재시작되면 공인 도메인을 사용중인 노드는 외부 네트워크에 접속할 수 없습니다. 공인 도메인을 사용하지 않는 노드에는 영향이 없습니다.
  • 재시작에 걸리는 시간은 약 1분입니다. 재시작된 인터넷 게이트웨이는 점검이 완료된 장비에서 구동됩니다.
목차
TOP
